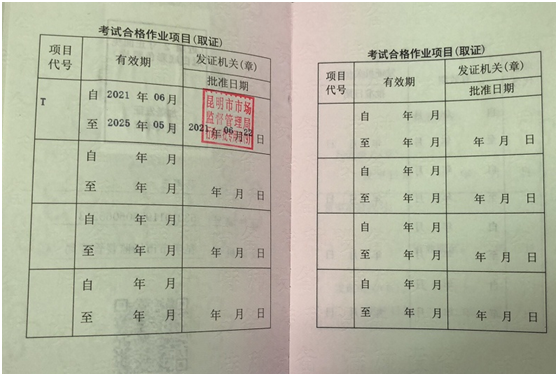

電梯修理證又稱《中華人民共和國特種設備作業人員證》，也就是電梯維修上崗證，電梯維修操作證現由《市場監督管理局》(原質監局)統一頒發。有效期為4年，每4年復審1次。代號“T”

報考咨詢：18206863120（微信同號）

培訓方式：線上課程學習+面授培訓+實操學習

報名條件：

1、年齡在18周歲以上；男60周歲以下，女55周歲以下

2、須持有初中或初中以上學歷學歷，并且經過專業培訓具有電梯維修技術和管理知識。

3、身體健康并滿足申請從事的作業種類對身體的特殊要求

電梯修理操作證報名資料：

1、身份證復印件1張。

2、《特種設備作業人員報名申請表》2份。（學校提供）

3、白底2寸照片4張

4、初中或初中以上的畢業證復印件1張。

《特種設備安全監察條例》所稱特種設備是指涉及生命安全、危險性較大的鍋爐、壓力容器（含氣瓶，下同）、壓力管道、電梯、起重機械、客運索道、大型游樂設施和場（廠）內專用機動車輛。

電梯轎門系統的維護與保養

知識目標

1)掌握電梯轎門的組成與工作原理。

2)掌握電梯轎門開門機構的類型與工作原理。

3)掌握電梯轎門聯動機構的工作原理。

4)掌握電梯轎門門刀、門鎖的組成與工作原理。

5)掌握電梯轎門系統的保養部位、保養要求、保養方法及保養步驟。

能力目標

1)能夠按規定要求與步驟保養電梯轎門開關門機構。

2)能夠按規定要求與步驟保養電梯轎門聯動機構。

3)能夠按規定要求與步驟保養電梯轎門導向系統。

4)能夠按規定要求與步驟保養電梯轎門門刀、門鎖裝置。

5)能夠按規定要求與步驟保養電梯轎門門扇。

6)能夠按規定要求與步驟保養電梯轎門光幕裝置。

任務描述

電梯層門的開啟與關閉運動是靠轎門來帶動的。在電梯的整個門系統中，轎門是主動門，而層門是被動門，所以轎門工作的正確性與安全性就顯得尤為重要。電梯轎門和層門一樣，使用頻率很高，時間一長容易出現機械部件松動、傳動帶或鏈條卡澀、拉長等情況。因此，應重點維護與保養電梯轎門各部件的形狀、尺寸、位置，檢查其運動、磨損狀況及其功能是否正常等，從而保證電梯安全、可靠、平穩地運行。

任務分析

為完成電梯轎門系統的保養任務，電梯維保人員首先要熟悉電梯轎門系統的組成與工作原理，其次要掌握電梯轎門系統的保養部位、保養要求、保養方法及保養步驟。本任務對此兩方面做了詳細介紹，首先介紹了轎門系統的組成與工作原理，讓學生熟悉轎門系統的各部件的功能、安裝位置；然后介紹了轎門系統保養的基本操作內容，即轎門系統各部件的保養操作等內容。

相關知識

一、電梯轎門系統的組成

電梯轎門系統是由門機控制裝置、轎門電動機、轎門傳動及聯動裝置、轎門、門刀及門鎖、轎門關門保護裝置、到位開關與減速開關等組成。圖1-97所示為電梯轎門系統組成實物圖。

二、電梯轎門開關門的工作原理

電梯平層到站時，控制柜主控制器發出指令給門機控制器，門機控制器控制轎門電動機轉動，從而帶動傳動帶轉動，固定在傳動帶上的轎門掛板隨之左右移動，從而實現轎門的開啟與閉合。安裝在轎門掛板上的門刀隨著轎門掛板的移動左右移動，從而實現層門滾輪與轎門門刀的配合。轎門門刀與層門滾輪的接觸和移動一方面實現了層門門鎖和轎門門鎖的開啟，另一方面帶動層門的開啟。

電梯轎門開啟過程中的速度是由開關門減速開關和開關門到位開關控制。其中，減速開關用來實現開關門的減速，到位開關實現電梯開關門到位的減速。電梯關門過程中，如遇障礙物或人員的出入，電梯安全觸板和門光幕接收到信號后便停止關門動作并反向開啟，從而實現安全保護作用。電梯轎門的開啟與閉合除了可用指令信號實現外，還可由三角鑰匙控制轎門的開關門。

任務準備

根據任務內容及任務要求選用儀表、工具和器材。

任務實施

轎門系統的保養

轎門的外形與層門基本相似，所以轎門與層門相似部分的維保要求也基本相同，維保方法也為清潔、檢查、調整、潤滑，僅在結構不同處略有差異。

(一)準備工作

1)將電梯開至次高層，將電梯置于檢修狀態。

2)將電梯檢修下行1.5m左右(以維保人員方便檢查轎門為準),打開次高層的層門，用層門頂門器保持層門的開啟狀態。

3)將所需要的作業工具整齊有序地放在層門門口外。

(二)轎門驅動與導向部件的保養

1.檢查電梯轎門開關門性能

1)手動開關轎門，檢查電梯轎門是否正常開關。

2)進入轎頂，將電梯以檢修速度開至平層位置，按下急停按鈕，手動操縱轎門帶動層門進行開關門，觀察開關門是否正常。

2.清潔、檢查、潤滑及調整電梯轎門上坎、轎門滑輪、偏心輪、轎門導靴、傳動帶

1)用干凈抹布清潔門電動機、轎門傳動機構、轎門導軌、門掛板、門扇等部分。

2)檢查轎門上坎上下口，確保干凈、光滑、無銹蝕。如有銹蝕或污垢(干油泥),則先用細砂紙或小鋼絲刷擦干凈銹垢，后用油性回絲布擦抹后再用干回絲布擦凈。

3)清潔和檢查轎門滑輪。如果滑輪外緣有臟物、干油泥或污垢，應予以剔除后擦凈。如果滑輪外圓磨損過大或不圓，予以更換。檢查門滑輪的滾動情況，如有運動卡阻或轉動不暢，應潤滑軸承部位。

4)檢查及調整偏心輪間隙。檢查標準：關閉轎門后用塞尺測量轎門門頭偏心輪與門導軌的間隙，其值應為0.5mm,若不為0.5mm,松開螺栓進行矯正，完成后查看偏心輪是否旋轉順暢，否則，加適量機油潤滑。注意加機油量不可太多，以1~2滴為宜。

5)檢查及調整轎門導靴。目測轎門導靴是否緊固，轎門運行是否順暢，發現開關轎門有嚴重晃動時要更換，發現緊固螺母有松動的，用開口扳手將螺母緊固。檢查導靴插入深度，確保深度足夠。檢查導靴在地坎槽內無扭裂，扭裂將增加轎門運動的阻力與噪聲。發生扭裂時，應先拆下導靴，用手將門板扳直后再重新裝上。當門導靴過度磨損(磨損超過2mm)時應及時更換，以確保層門的安全保護性能。

6)檢查與調整傳動帶。檢查標準：

①手動開關轎門，目測轎門傳動帶表面有無破損、龜裂及斷絲現象。②檢查轎門傳動帶轉動輪的固定情況。③檢查轎門傳動帶轉動輪的轉動情況，潤滑轉動軸承。

④根據門寬實際大小調整傳動帶的張力。用傳動帶專用壓力計，用1kg·f的力按壓傳動帶中心部位進行測量，使其壓下量在合適的范圍內。

不良處理：通過調整轎門門頭上的從動輪支架，在相應位置用膠錘敲打。

填寫電梯轎門驅動與導向部件維保記錄單。

(三)轎門門扇的保養

轎門各部件應保持橫平豎直，尺寸到位且各部件相互間隙符合要求。檢查和調整門中心位置、扒門間隙、門扇與門扇的間隙。中分門的門扇在對口處的不平度不應大于1mm。門縫的尺寸在整個可見高度上均不應大于2mm。門板間相互平行，門扇與門套間隙均等，折疊式門扇的快門和慢門之間的重疊部位為20mm。

各門扇與門套間的間隙、門扇與門扇的間隙、門扇與地坎的間隙均應符合要求。標準規定，客梯不大于6mm,貨梯不大于8mm。門扇與門套、門扇與門扇間的各間隙應均等。間隙太大容易造成事故，太小容易造成門板外表磨損，尤其是不銹鋼層門磨損后較難修復。

保證層門下端扒門間隙較小，層門上坎導軌下端的偏心輪必須調整到位，標準偏心輪與導軌下部的間隙應小于0.5mm,但實際上只要不碰就越小越好。兩端偏心輪調整時的偏轉方向要各自朝外翻轉，這樣可使兩偏心輪的中心距最大。

1.檢查與調整轎門門扇與地坎的間隙

檢查標準：轎門關閉后用專用塞尺或鋼直尺測量每扇門門扇與地坎的間隙(每扇門兩處),間隙應為4～6mm。

不良處理：松開轎門滑輪組件上的吊掛螺栓，通過增減墊片可進行調整。

2.檢查與調整轎門門扇與立柱、橫梁的間隙

檢查標準：轎門關閉后用塞尺或鋼直尺測量轎門門扇與立柱(每扇門上部)、轎門門扇與橫梁(每扇門兩處)的間隙，其值應為4～6mm。

不良處理：松開轎門滑輪組件上的吊掛螺栓，通過膠錘敲打進行調整。

3.檢查與調整轎門關門間隙

檢查標準：轎門關閉后用專用塞尺測量門扇之間上部、下部的關門間隙，門縫的尺寸在整個高度上均不應大于2mm,要求上下均勻，門間隙不能存在A形或V形。

不良處理：松開轎門滑輪組件上的吊掛螺栓，通過增減墊片進行調整。

4.檢查與調整門對口處的不平度

檢查標準：在轎廂內關上轎門，用兩把鋼直尺測量?jī)缮乳T(mén)對口處的不平度，其值不大于1mm。

不良處理：松開滑輪組件上的吊掛螺栓，在相應位置用膠錘敲打。

5.檢查與調整轎門對中

1)轎門對中調整。

檢查標準：把轎門打開到與立柱平齊的位置，以門刀側轎門為基準，用鋼直尺測量另一側轎門是否與轎門立柱平齊。

不良處理：轎門分中調整前先在傳動帶上做好記號，松開傳動帶連接板螺栓，讓轎門滑輪組件處于可移動狀態，移動滑輪組件進行分中調整。對中調整螺栓如圖1-99所示。

2)轎門凹入立柱。

檢查標準：開盡轎門，用兩把鋼直尺測量轎門凹人立柱距離，其值應為15～20mm。不良處理：關閉轎門，通過轎門滑輪組件上的開門限位螺栓進行凹人量調整。

填寫轎門門扇維保記錄單。

(四)轎門門刀、門刀連桿、門鎖的保養

1.檢查與調整轎門門刀垂直度

檢查標準：用線錘和鋼直尺測量轎門門刀的垂直度，其值不應大于1mm。

不良處理：通過調整門刀上的固定螺栓進行調整，以達到垂直度要求。

2.檢查與調整門刀各間隙

(1)檢查與調整門刀與層門地坎的間隙

檢查標準：檢修運行，讓門刀靠近層門地坎，用鋼直尺測量門刀與層門地坎的間隙，其值應為(8±2)mm。

不良處理：通過門刀上的固定螺栓增減墊片進行調整，以達到間隙尺寸標準。注意：增減墊片時要保持門刀的垂直度。

(2)檢查及調整層門滾輪與轎門門刀兩端的間隙，應符合聯動設計時的技術要求

技術要求：

1)轎門門刀在穿越層門滾輪中心時不應因偏離中心使單邊間距太小而造成碰擦或造成故障急停。

2)保證轎門門刀在帶動層門滾輪聯動工作時層門、轎門的同步平齊，特別是層門的鎖緊裝置在進鉤及退鉤時的有效嚙合與打開。

3)層門滾輪間距應調整至各層層門情況基本相同，保證各層層門與轎門在聯動時工作狀況基本相同。

檢查標準：

1)用大約130mm長的膠布貼在層門地坎上，以門刀兩邊內側為基準線，在膠布上畫兩條直線。

2)電梯平層，將膠布再次貼在轎廂地坎上，將層門地坎上的兩條垂線引到轎廂地坎上。

3)檢修運行電梯，將轎廂地坎靠近層門門鎖滾輪，用兩把鋼直尺測量門刀與門鎖滾輪之間的間隙，其值應為(8±2)mm。

3.潤滑門刀與門鎖轉動部位

潤滑門刀與門鎖轉動部位軸承，確保門刀與門鎖運動時順暢、無卡澀。

4.檢查門刀、門刀連桿、門鎖各處的固定情況

門刀、門刀連桿、門鎖應固定可靠，固定螺栓應緊固。

5.檢查機械門鎖的功能與嚙合情況，檢查電氣門鎖的功能和接觸情況

機械門鎖應確保嚙合到位，電氣門鎖功能正常且有3mm的壓縮量。填寫轎門門刀、門刀連桿、門鎖維保記錄單。

(五)光幕與開關門到位開關、減速開關的保養

1.檢查及調整光幕裝置

1)門光幕應保持清潔。

2)門光幕功能應可靠。正常開關門時，用物件遮擋光束，若電梯光幕正常，電梯門應立即打開。

3)隨動線纜走線必須合理，在轎門板上固定，走線轉彎處100mm內不應固定，曲率合理，不易疲勞折傷。

4)門光幕動作靈敏，安全觸板的移動應靈活可靠，經常潤滑觸板各活絡關節。

5)安全觸板連接固定可靠，固定螺栓應緊固。

6)微動開關頂桿螺栓間隙應調整到位，間隙過大碰觸板時反應慢，過小易誤動作或頂壞微動開關。

2.檢查開關門到位開關、減速聯

檢查開關門到位開關、減速開關，確保功能正常。

填寫光幕與開關維保記錄單。

任務考核

任務完成后，由指導教師對本任務的完成情況進行實操考核。

任務小結

本任務講述了轎門系統的組成與工作原理，包括轎門開關門機構、轎門傳動系統的組成與工作原理、轎門導向系統的組成與工作原理、轎門門刀與門鎖的組成與工作原理；分析了轎門系統的保養部位、保養要求、保養方法及保養步驟，包括轎門傳動及導向機構、轎門門扇、轎門門刀與門鎖、轎門光幕裝置及安全觸板、轎門開關門到位開關及減速開關的保養等內容，通過學習及實操練習，學生可掌握轎門系統保養的基本知識和基本技能。
