焊接位置代號

1 板材對接焊縫：

（1）平焊，代號1G；

（2）橫焊，代號2G；

（3）立焊，代號3G；

（4）仰焊，代號4G。

2 管材對接焊縫：

（1）水平轉動，代號1G；

（2）垂直固定，代號2；

（3）水平固定，代號5G、5GX；

（4）45度固定，代號6G、6GX。

3 管板角接頭焊縫：

（1）水平轉動，代號2FRC；

（2）垂直固定平焊，代號2FG；

（3）垂直固定仰焊，代號4FG；

（4）水平固定，代號5FG；

（5）45度固定，代號6FG。

4 螺柱焊：

（1）平焊，代號1S；

（2）橫焊，代號2S；

（3）仰焊，代號4S。

按照AWS，有平焊F，橫焊H，立焊V，仰焊OH

焊接方法及其代號

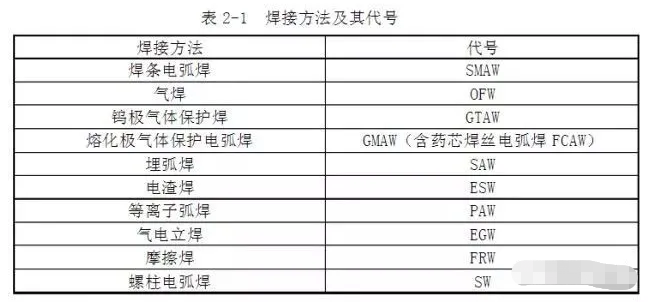

每種焊接方法都可能表現為手工焊、機動焊、自動焊等操作方式，其代號見下表。

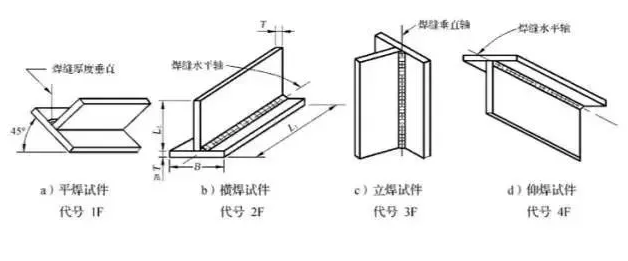

試件形式、位置及其代號

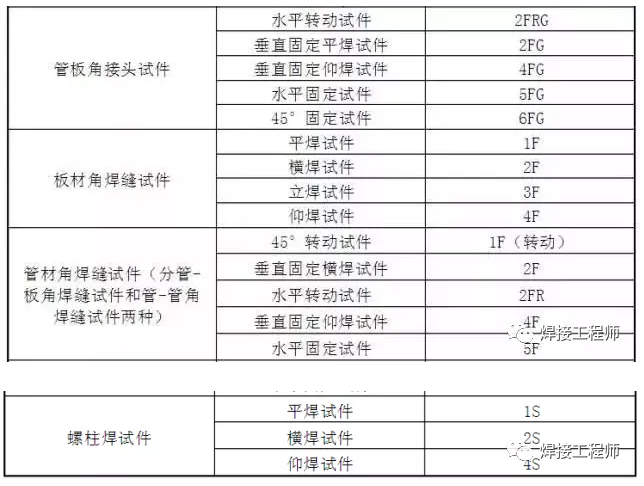

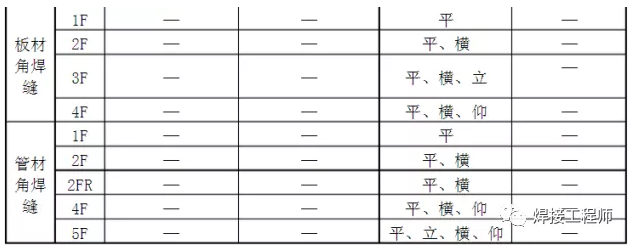

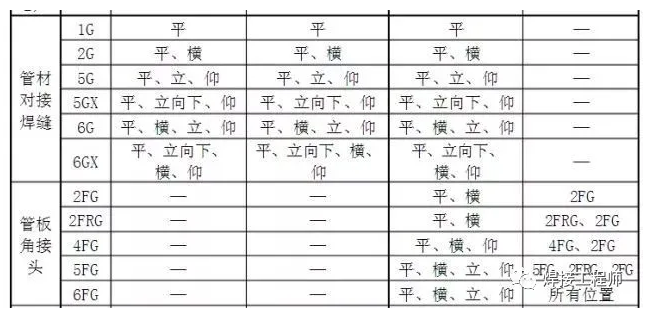

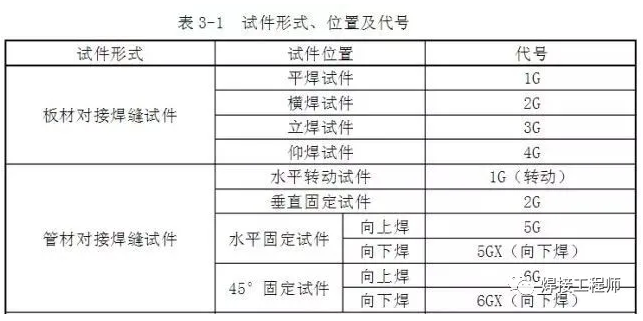

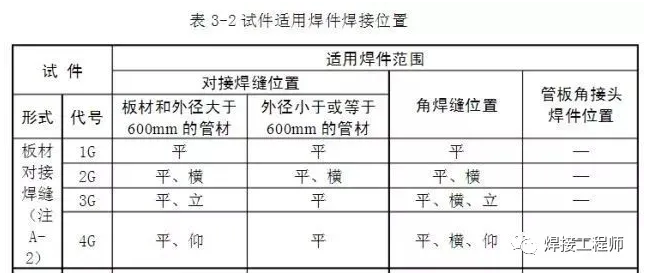

試件形式、位置及其代號見下表。試件位置基本決定了焊接位置。

帶襯墊和不帶襯墊試件

板材對接焊縫試件、管材對接焊縫試件和管板角接頭試件，都分為帶襯墊和不帶襯墊兩種。試件和焊件的雙面焊、角焊縫，焊件不要求焊透的對接焊縫和管板角接頭，均視為帶襯墊。單面焊打底時，若采用惰性氣體保護焊，不能認為是帶襯。
