星三角降壓啟動詳解及控制原理

1.當負載對電動機啟動力矩?zé)o嚴格要求又要限制電動機啟動電流且電機滿足380V/Δ接線條件才能采用星三角啟動方法;



2.該方法是:在電機啟動時將電機接成星型接線,當電機啟動成功后再將電機改接成三角型接線(通過雙投開關迅速切換);



3.因電機啟動電流與電源電壓成正比,此時電網提供的啟動電流只有全電壓啟動電流的1/3 ,但啟動力矩也只有全電壓啟動力矩的1/3。星三角啟動,屬降壓啟動他是以犧牲功率為代價來換取降低啟動電流來實現的。



所以不能一概而以電機功率的大小來確定是否需采用星三角啟動,還的看是什么樣的負載,一般在需要啟動時負載輕運行時負載重尚可采用星三角啟動,一般情況下鼠籠型電機的啟動電流是運行電流的5—7倍,而對電網的電壓要求一般是正負10%(我記憶中)為了不形成對電網電壓過大的沖擊所以要采用星三角啟動,一般要求在鼠籠型電機的功率超過變壓器額定功率的10%時就要采用星三角啟動。



只有鼠籠型電機才采用星三角啟動。一家之言,姑且聽之. 本人在實際使用過程中,發現需星三角降壓啟動的電機從11KW開始就有需要的,如風機、在啟動時11KW電流在7-9倍(100)A左右,按正常配置的熱繼電器根本啟動不了,(關風門也沒用)熱繼電器配大了又起不了保護電機的作用,所以建議用降壓啟動。



而在一些啟動負荷較小的電機上,由于電機到達恒速時間短,啟動時電流沖擊影響較小,所以在30KW左右的電機,選用1.5倍額定電流的斷路器直接啟動,長期工作一點問題都沒有。



星三角降壓啟動的電動機三相繞組共有六個外接端子:A-X、B-Y、C-Z(以下以額定電壓380V的電機為例) 星形啟動:X-Y-Z相連,A、B、C三端接三相交流電壓380V,此時每相繞組電壓為220,較直接加380V啟動電流大為降低,避免了過大的啟動電流對電網形成的沖擊。此時的轉矩相對較小,但電動機可達到一定的轉速。



角形運行:經星形啟動電動機持續一段時間(約幾十秒鐘)達到一定的轉速后,電器開關把六個接線端子轉換成三角形連接并再次接到380V電源時每相繞組電壓為380V,轉矩和轉速大大提高,電動機進入額定條件下的運行過程。



這里的降壓啟動就是剛開始的時候是才380降到220,就是星形接法,電機一頭分開接,一頭三根線并在一起,當啟動的一定的時間(一般30秒到一分鐘)就把星形的斷開再接上三角形的,一定要聯鎖啊,不然一不小心就爆了。三角形也就是全壓運行了。

L1/L2/L3分別表示三根相線;

QS表示空氣開關;

Fu1表示主回路上的保險;

Fu2表示控制回路上的保險;

SP表示停止按鈕;

ST表示啟動按鈕;

KT表示時間繼電器的線圈,后綴的數字表示它不同的觸點;

KMy表示星接觸器的線圈,后綴的數字表示它不同的觸點;

KM△表示三角接觸器的線圈,后綴的數字表示它不同的觸點;

KM表示主接觸器的線圈,后綴的數字表示它不同的觸點;

U1/V1/W1分別表示電動機繞組的三個同名端;

U2/V2/W2分別表示電動機繞組的另三個同名端;

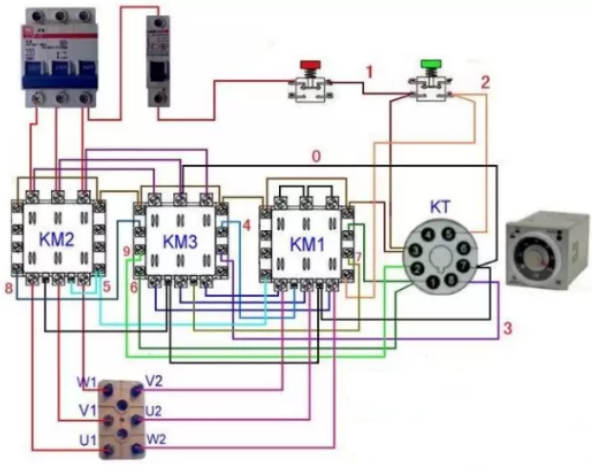

為了敘述方便,將圖紙整理了一下,添加了觸點的編號。整理后的圖紙見附圖。合上QS,按下St,KT、KMy得電動作。



KMY-1閉合,KM得電動作;

KMY-2閉合,電動機線圈處于星形接法,

KMY-3斷開,避免KM△誤動作;

KM-1閉合,自保啟動按鈕;

kM-2閉合為三角形工作做好準備;

kM-3閉合,電動機得電運轉,處于星形啟動狀態。

時間繼電器延時到達以后,延時觸點KT1斷開,

KMy線圈斷電,KMY-1斷開,KM通過KM-2仍然得電吸合著;

KMY-2斷開,為電動機線圈處于三角形接法作準備;

KMY-3閉合,使KM△得電吸合;

KM△-1斷開,停止為時間繼電器線圈供電;

KM△-2斷開,確保KMY不能得電誤動作:

KM△-3閉合是電動機線圈處于三角形運轉狀態。



電動機的三角形運轉狀態,必須要按下SP,才能使全部接觸器線圈失電跳開,才能停止運轉。
