13888147524焊工焊條運(yùn)條的技巧知識(shí)-云南焊工培訓(xùn)
引�。�電弧焊開(kāi)始時(shí)，引燃焊接電弧的過(guò)程稱為引弧。
引弧的方法包括以下兩類(lèi)：
1、不接觸引弧：是指利用高頻電壓使電極末端與焊件間的氣體導(dǎo)電產(chǎn)生電弧。焊條電弧焊很少采用這種方法。
2、接觸引�。阂r(shí)先使電極與焊件短路，再拉開(kāi)電極引燃電弧。根據(jù)操作手法不同又可分為敲擊法和劃檫法兩種。
敲擊法：使焊條與焊件表面垂直地接觸，當(dāng)焊條的末端與焊件的表面輕輕一碰，便迅速提起焊條并保持一定的距離，立即引燃了電弧。操作時(shí)焊工必須掌握好手腕上下動(dòng)作的時(shí)間和距離。
劃擦法：先將焊條末端對(duì)準(zhǔn)焊件，然后將焊條在焊件表面劃擦一下，當(dāng)電弧引然后趁金屬還沒(méi)有開(kāi)始大量熔化的一瞬間，立即使焊條末端與被焊表面的距離維持在2~4mm的距離，電弧就能穩(wěn)定地燃燒。
如果發(fā)生焊條和焊件粘在一起時(shí)，只要將焊條左右搖動(dòng)幾下，就可脫離焊件，如果這時(shí)還不能脫離焊件，就應(yīng)立即將焊鉗放松，使焊接回路斷開(kāi)，待焊條稍冷后再拆下。
3、應(yīng)用：由于引弧端溫度較低，熔深較淺，易產(chǎn)生未焊透。酸性焊條接引弧時(shí)可稍將電弧拉長(zhǎng)，對(duì)坡口根部進(jìn)行預(yù)熱，然后壓低電弧進(jìn)行正常焊接。堿性焊條則由于藥皮特性對(duì)根部熔透有利，不需采用酸性焊條的引弧方式，但不要直接引弧，應(yīng)在坡口前端一距離引弧后，迅速拉回起焊端，并壓低電弧進(jìn)行焊接。
運(yùn)條 ：焊接過(guò)程中，焊條相對(duì)焊縫所做的各種動(dòng)作的總稱為運(yùn)條。
運(yùn)條包括沿焊條軸線的送進(jìn)、沒(méi)焊縫軸線方向縱向移動(dòng)和橫向擺動(dòng)三個(gè)動(dòng)作。
1、運(yùn)條的基本動(dòng)作
焊條沿軸線向熔池方向送進(jìn)使焊條熔化后，能繼續(xù)保持電弧的長(zhǎng)度不變，因此要求焊條向熔池方向送進(jìn)的速度與焊條熔化的速度相等。如果焊條送進(jìn)的速度小于焊條熔化的速度，則電弧的長(zhǎng)度將逐漸增加，導(dǎo)致斷�。蝗绻笚l送進(jìn)的速度太快，則電弧長(zhǎng)度迅速縮短，焊條未端與焊件接觸發(fā)生短路，同樣會(huì)使電弧熄滅。
焊條沒(méi)焊接方向的縱向移動(dòng)，此動(dòng)作使焊條熔敷金屬與熔化的母材金屬形成焊縫。
焊條的橫向擺動(dòng)。焊條橫向擺動(dòng)的作用是為獲得一定寬度的焊縫，并保證焊縫兩側(cè)熔合良好。其擺動(dòng)幅度應(yīng)根據(jù)焊縫寬底與焊條直徑?jīng)Q定。橫向擺動(dòng)力求均勻一致，才能獲得所要求的焊縫寬底和速度的焊縫。正常的焊縫寬度一般不超過(guò)焊條直徑的2--5倍。
2、運(yùn)條方法
運(yùn)條的方法很多，選用時(shí)應(yīng)根據(jù)焊縫接頭的形式、裝配間隙、焊縫的空間位置、焊條直徑與性能、焊接電流及焊工技術(shù)水平等方面因素而定。焊條在運(yùn)行時(shí)應(yīng)該稍作橫向擺動(dòng)，其目的是能獲得均勻一致的焊縫成形，同時(shí)也是為了控制熔池溫度，防止由于熔池溫度過(guò)高而產(chǎn)生焊縫的燒穿現(xiàn)象。

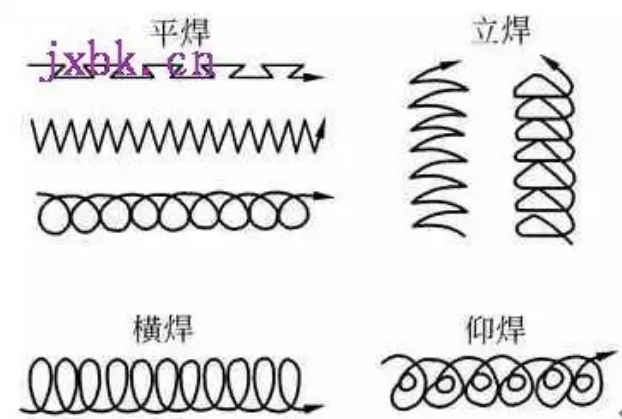

根據(jù)焊條橫向擺動(dòng)方法的不同，焊接過(guò)程中常用的運(yùn)條方法有：直線往復(fù)運(yùn)條方法、月牙形運(yùn)條方法、斜圓圈形運(yùn)條方法、三角形運(yùn)條方法和鋸齒形運(yùn)條方法。
月牙形運(yùn)條方法：焊條末端沿焊接方向作月牙形左右擺動(dòng)，中間動(dòng)作要快，兩側(cè)稍作停留。該方法能有效地控制熔池溫度，熔池較淺，應(yīng)防止正、反兩面咬邊。月牙形運(yùn)條是單面焊雙面成形連弧焊的主要運(yùn)條方法之一。
鋸齒形運(yùn)條方法：焊條末端作鋸齒向前擺動(dòng)，并在兩側(cè)稍作停留，以防止產(chǎn)生咬邊。此種方法操作容易，應(yīng)用廣泛。適用于平、立、仰焊位對(duì)接焊縫各層焊道的焊接。
直線往復(fù)運(yùn)條方法：焊條末端沿焊縫的縱向作直線形擺動(dòng)，這種運(yùn)條方法的焊接速度快，焊縫成形窄，適用于間隙較窄的平焊位置的單面焊雙面成形，特別適合于不銹鋼的焊接，有利于在焊接過(guò)程中控制熔池溫度，保證焊縫成形。
三角形運(yùn)條方法：焊條末端向前連續(xù)均勻的三角形運(yùn)運(yùn)。該運(yùn)條方法適用于厚板的焊接，焊接根部時(shí)有利于熔化金屬焊縫的接頭良好。焊縫的接頭是單面焊雙面成形打底焊較難掌握的環(huán)節(jié)。接頭方法得當(dāng)，焊縫正反兩面均勻平滑且內(nèi)部無(wú)缺陷；方法不當(dāng)，則易產(chǎn)生焊瘤、余高超高、凹陷、脫節(jié)等缺陷。接頭質(zhì)量的好壞與引弧、焊縫收尾的質(zhì)量有關(guān)。一般來(lái)說(shuō)，引弧迅速得當(dāng)，采用預(yù)熱或前道焊接收尾處有溫度保持較高，則焊縫頭容易、接頭質(zhì)量好。若更換焊條動(dòng)作緩慢或引弧時(shí)電弧不穩(wěn)定，則不能獲得良好的焊縫接頭。
斜圓圈形運(yùn)條方法：焊條末端做斜圓圈形運(yùn)動(dòng)撲不斷向前移動(dòng)。該運(yùn)條方法適用于騎座式管板仰焊、板狀及管狀45度斜位或厚板橫向位的單面焊雙面成形的打底焊。
3、焊縫的起頭
焊縫的起頭是指剛開(kāi)始焊接處的焊縫。這部分焊縫的余高容易增高，這是由于開(kāi)始焊接時(shí)焊件溫度較低，引弧后不能迅速使這部分金屬溫度升高，因此熔深較淺，余高較大。為減少避免這種情況，可在引燃電弧后先將電弧稍微拉長(zhǎng)些，對(duì)焊件進(jìn)行必要的預(yù)熱，然后適當(dāng)壓低電弧轉(zhuǎn)入正常焊接。
連弧焊法與斷弧焊法的應(yīng)用
焊條電弧焊單面焊雙面成形打底焊工藝，按手法的不同可分為連弧焊法和斷弧焊法兩種
1、連弧焊法
連弧焊法即采用較小的焊接電流和較小的直徑的焊條，在焊接過(guò)程中，電弧保持持續(xù)穩(wěn)定的燃燒，要較小的坡口間隙內(nèi)向前均勻地?cái)[動(dòng)，使焊件背面形成均勻焊縫的方法，該方法操作簡(jiǎn)單，手法變動(dòng)小，容易掌握，且焊縫背面形成致密、整齊，內(nèi)部質(zhì)量好，
焊縫的接頭： 后焊焊縫與先焊焊縫的連接處稱為焊縫接頭。由于受焊條長(zhǎng)底限制，焊縫前后兩段的接頭是不可避免的，但焊縫的接頭應(yīng)力求均勻，并防止焊縫接頭處過(guò)高、脫節(jié)、寬窄不一致等缺陷。 焊縫的接頭情況以下有四種： 1、中間接頭：后焊的焊縫從先焊的焊縫尾部開(kāi)始焊接，要求在弧坑前約10mm附近引弧，電弧長(zhǎng)度應(yīng)比正常焊接時(shí)略長(zhǎng)些，然后回移到弧坑處，壓低電弧并稍作擺動(dòng)，再向前正常焊接。這種接頭方法是使用最多的一種，適用于單層焊及多層焊的表層接頭。 2、相背接頭：兩焊縫的起頭相接，要求先焊縫的起頭略低些，后焊的焊縫必須在前條焊縫始端稍前處起弧，然后稍拉長(zhǎng)電弧將電弧逐漸引向前條焊縫的始端，并覆蓋前焊縫的端頭，待焊平后，再向焊接方向移動(dòng)。 3、相向接頭：這是兩條焊縫的收尾相接，當(dāng)后焊的焊縫焊到先焊的焊縫收弧處時(shí)，焊接速度應(yīng)稍慢些，待填滿先焊焊縫的坑后，以較快的速度再略向前焊一段，然后熄弧。 4、分段退焊接頭：這是先焊焊縫的起頭和后焊的收尾相接，要求后焊縫焊至靠近前焊焊縫的始端時(shí)，應(yīng)改變焊條角度，使焊條指向前焊縫的后端，拉長(zhǎng)電弧，待形成熔池后，再壓低電弧，往回移動(dòng)，最后返回原來(lái)熔池處收弧。接頭連接的平整與否，與焊工的操作技術(shù)有關(guān)，同時(shí)還與接頭處溫度高低有關(guān)。溫度高，接的越平整。因此，中間接頭要求電弧是斷時(shí)間要短，換焊條動(dòng)作要快。多層焊接時(shí)，層間接頭要錯(cuò)開(kāi)，以提高焊縫的致密性。 除焊縫中間接頭時(shí)可不清理焊渣外，其余接頭前，必須先將需接頭處的焊渣清除掉，否則接不好焊縫的接頭，必要時(shí)可將需接頭處先打磨成斜面后再接頭。 焊縫的收尾： 焊縫的收尾是指一條焊縫焊完后如何收弧。焊接結(jié)束時(shí)，要做好焊縫的收尾。收尾時(shí)還要維持正常的熔池溫度，以利于焊縫的接頭。收尾方式有多種，常用的有反復(fù)斷弧收尾法、劃圈收尾法、回焊收尾法以及轉(zhuǎn)移收尾法等。對(duì)于單面焊雙面成形，焊縫的收尾則主要采用反復(fù)斷弧收尾法和回焊收尾法。這種小反復(fù)斷弧法一般用于酸性焊條的焊縫收尾，回焊收尾法則多用于堿性焊條的焊縫收尾，如果將電弧突然熄滅，則焊縫表面留有凹陷的弧坑，降低焊縫收尾處的強(qiáng)度，并容易引起弧坑裂紋。若收尾時(shí)快拉斷電弧，則液體金屬中的氣體來(lái)不及逸出，還容易產(chǎn)生氣孔等缺陷。 為克服弧坑缺陷，可采用下述方法收尾： 1、反復(fù)斷弧收尾法：焊條移到焊縫終點(diǎn)時(shí)，在弧坑處反復(fù)熄弧、引弧數(shù)次，直到填滿弧坑為止。此方法適用于薄板和大電流焊接時(shí)的焊縫收尾，但不適于堿性焊條的收尾。 2、劃圈收尾法：焊條移到焊縫終點(diǎn)時(shí)，在弧坑處作圓圈運(yùn)動(dòng)，直到填滿弧坑再拉斷電弧，此方法適用于厚板的收尾。 3、轉(zhuǎn)移收尾法：焊條移到焊縫終點(diǎn)時(shí)，在弧坑處稍作停留，將電弧慢慢抬高，再引到焊縫邊緣的母材坡口內(nèi)。這時(shí)熔池會(huì)逐漸縮小，凝固后一般不出現(xiàn)缺陷。適用于更換焊條或臨時(shí)停弧的收尾。 運(yùn)條操作的禁忌： 1、運(yùn)條時(shí)采用敲擊法對(duì)初學(xué)者較難掌握，一般容易發(fā)生電弧熄滅或造成短路現(xiàn)象，這是沒(méi)有掌握好離開(kāi)焊件時(shí)速度和保持一定距離的原因。 2、采用劃擦法運(yùn)條比較容易掌握，如果操作時(shí)焊條上拉太快或提得太高，都不能引燃電弧或電弧只燃燒一瞬間就熄滅。相反，動(dòng)作太快則可能使得焊條與焊件粘在一起，造成焊接回路短路。 3、引弧時(shí)如果焊條粘住焊件，應(yīng)立即將焊鉗放松。若短路時(shí)間過(guò)長(zhǎng)，短路電流過(guò)大會(huì)使電焊機(jī)燒壞。 4、焊條的移動(dòng)速度對(duì)焊縫質(zhì)量、焊接生產(chǎn)率有很大的影響。如果焊條移動(dòng)速度太快，則電弧來(lái)不及熔化掉足夠的焊條與母材金屬，易產(chǎn)生未焊透或焊縫較窄；若焊條移動(dòng)速度太慢，則會(huì)使熔池溫度過(guò)高，從而燒穿焊件，還引起焊瘤、焊道太寬、金屬堆積、焊縫過(guò)高、外形不整齊等現(xiàn)象。在焊接較薄焊件時(shí)容易焊穿。故要求焊條的移動(dòng)速度必須適當(dāng)才能使焊縫均勻。 5、焊縫收弧時(shí)要保證熔池內(nèi)部的氣體充分排出，并防止因收弧太快，熔池暴露造成空氣侵入，從而產(chǎn)生冷縮孔、內(nèi)部氣孔等缺陷。
