電容器外部故障的保護

1.電流速斷保護

反應電容器組引接母線、電流互感器、放電線圈電壓互感器、串聯電抗器等回路發生相間短路，或者電容器本身內部元件全部擊穿形成相間短路。電流速斷保護應保證在電容器端部發生相間短路時可靠動作，同時應避免電容器投入瞬間的涌流造成誤動。規程規定，速斷保護的動作電流應按最小運行方式下電容器端子上發生兩相短路時有足夠的靈敏系數來整定，靈敏系數大于等于2.0。為了可靠地避免合閘涌流產生誤動，電流速斷保護應增設約0.2s的延時。

2.過電流保護

過電流保護是電流速斷保護的后備保護。它應按躲過電容器組長期容許的最大工作電流整定。電容器組容許在 1.3倍額定電流下長期工作，并考慮電容器組的電容量可容許+10°的偏差。

過電流保護可以采用定時限或反時限，當采用定時限時，為了可靠躲過涌流，過電流保護的動作時間應比速斷保護更長。當采用反時限時可參照所用電容器組的過電流損壞特性與所選微機繼電保護裝置的反時限特性確定。

實際應用中，保護裝置的過電流保護一般是兩段式或三段式。當為兩段式時，第Ⅱ段兼作過負載保護用，通常為定時限特性。當為三段式時，第Ⅲ段為定時限特性，第Ⅲ段可設為定時限特性，也可設為反時限特性，其中第Ⅱ、Ⅲ段兼作過負載保護用。當然，三段式更容易滿足靈敏度要求，特別是為適應調壓要求電容器組容量變化較大的場合。

電容器組的過電流保護用于保護電容器組內部短路及電容器組與斷路器之間引起的相間短路。采用兩段式，每段一個時限的保護方式。電容器過電流保護邏輯框圖如圖7-16所示。其中H1和t₁構成工段，H2和t₂構成Ⅱ段，分別反應A、B、C三相電流。

3.電容器的過電壓、失電壓保護

電容器有較大的承受過電壓的能力。我國標準規定電容器容許在1.1倍額定電壓下長期運行，在1.15倍額定電壓下運行30min，在1.2倍額定電壓下運行5min，在1.3倍額定電壓下運行1min。過電壓保護原則上可以按此標準規定進行整定，但為了可靠起見，可以選擇在1.1倍額定電壓時動作于信號，1.2倍額定電壓經5～10s動作跳閘。此時限是為了防止因電壓波動而引起誤動。過電壓保護的電壓元件可以取放電電壓互感器的二次側電壓（這樣可以直接反應電容器承受的電壓），也可取母線電壓互感器二次側電壓（當三相電容不平衡時，它不能確切反應各相電容器的電壓）。在微機繼電保護中一般用后者，因為這樣可以同時滿足過電壓、失電壓保護和測量所需的電壓采樣。但采用此接法時應注意需由電容器組的斷路器或隔離開關的輔助觸點閉鎖電壓保護，使斷路器斷開時保護能自動返回。當有串聯電抗器時，電抗器會使電容器上電壓升高。電容器電壓保護主要用于防止系統穩態過電壓和欠電壓。過電壓和欠電壓保護均通過延時來鑒別穩態過電壓和欠電壓。

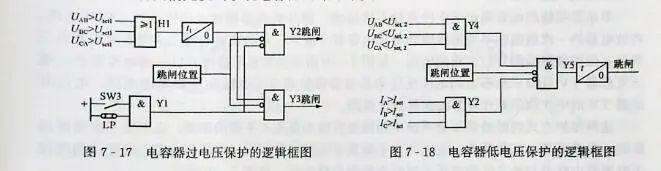

過電壓保護采用母線的線電壓，取母線電壓是為了防止母線電壓過高時損壞電容器，且切除電容器可降低母線電壓。為防止電容器未投時誤發信號或保護動作后裝置不復歸，過電壓保護中加有斷路器位置判據。另外，當變電站有電壓無功自動調整裝置投入運行時，電容器的過電壓保護可以退出運行。電容器過電壓保護的邏輯框圖如圖7-17所示，過電壓保護動作帶時限發信號或跳閘。斷路器在跳位時要閉鎖過電壓保護的Y2和Y3，使電容器保護自動退出運行。

當供電電壓消失時，電容器組失去電源，開始放電，其上電壓逐漸降低。若殘余電壓未放電到0.1倍額定電壓就恢復供電，則電容器組上將承受高于1.1倍額定電壓的合閘過電壓。導致電容器組的損壞，因而需裝設低電壓保護�？扇∪�相線電壓失壓的與邏輯或三相電壓的正序電壓失壓作為失電壓判據。在母線電壓低于定值后帶時延切除電容器組，待電荷放完后才能再投入。如圖7-18所示為電容器低電壓保護的邏輯框圖。由圖可見，只有當三相電壓同時降低到低電壓動作值時，保護才可動作;考慮到供電電壓消失時電容器組無電流，低電壓保護經過電流團鎖（Y2）∶以防止 TV斷線造成低電壓保護誤動。在系統故險或低壓電容器保護動作跳閘后，為了使保護能立即復位，要求保護在跳閘位置時能自動退出運行，用斷路器跳閘位置閉鎖低壓保護（Y5），待母線電壓恢復正常后斷路器可重新投入運行。低電壓保護的動作時間應小于供電電源重合閘的最短時間。

在微機繼電保護中，電容器的失電壓保護可以和過電壓保護用同一個電壓元件。其整定值既要保證在失電后電容器尚有殘壓時能可靠動作，又要防止系統電壓瞬間下降時誤動作。動作電壓可整定為30%～60%電網額定電壓。動作時間既不可太短，也不可太長，應滿足下列要求∶

（1）大于同級母線上其他出線故障時的保護切除時間。

（2）當電源線失電后重合時，在重合前失電壓保護應先將電容器回路切除。

（3）當備用電源自投裝置投入備用電源前，失電壓保護應先將電容器回路切除。在微機繼電保護中，電源線失電后重合及備用電源自投裝置投入備用電源也可以由重合閘裝置和備用 自投裝置在合閘前先發出聯跳電容器的命令來實現。

4.單相接地保護

電容器組應裝設單相接地保護，至于是裝設接地電流保護，或是方向接地保護�；蚴墙^緣監察裝置等，這要根據變電站中性點接地方式。出線回路的多少。接地電容電流的大小等條件來決定�？膳渲脙啥问搅阈蜻^電流保護，用于單相接地保護。

5.串聯電抗器的保護

為了限制電容器接通電源時的涌流以及抑制高次諧波對電容器的影響，通常在電容器回路中接入一個串聯電抗器，上述過電流保護和速斷保護的保護范圍均已包括串聯電抗器，不需另設保護。但按照運行情況油浸式鐵芯串聯電抗器類似于油浸變壓器，有關標準建議0.18MVA 及以上的油浸鐵芯串聯電抗器應設置氣體保護，以保護其內部故障。對于微機繼電保護裝置，只需將氣體繼電器觸點接入保護裝置的一個信號輸入口，再由保護裝置出口跳閘。

6.過負載保護

電容器組過負載是由系統過電壓及高次諧波所引起。按規定電容器應能在1.3倍額定電流下長期運行，對于電容量具有最大正偏差（10%）的電容器，過電流允許達到1.43倍額定電流。

注意到電容器組必裝設反應穩態電壓升高的過電壓保護，而且大容量電容器組一般裝設抑制高次諧波的串聯電抗器，在這種情況下可不裝設過負載保護。僅當系統高次諧波含量較高或?qū)崪y電容器回路電流超過允許值時，才裝設過負載保護。保護延時動作于信號。為與電容器過載特性相配合，宜采用反時限特性過負載保護。一般情況下，過負載保護與過電流保護結合在一起。

7.TV斷線報警

（1）三相線電壓均小于16V，某相電流大于0.2A，判為三相斷線。

（2）三相電壓和大于8V，最大線電壓小于16V，判為兩相TV斷線。
