階段式距離保護的組成
1.距離保護的工作原理
距離保護是從根本上解決電力系統運行方式對繼電保護中故障點定位與判別影響的一種方法。由于目前短路距離的測量很困難,實際上都是通過間接反映短路距離的量來實現距離保護。通常距離保護即是通過短路阻抗的測量來實現距離測量的保護。
用阻抗測量代替距離測量實現的距離保護實際上應稱為阻抗保護。所以嚴格來說,現在繼電保護中所謂的距離保護實際上是阻抗保護,為了保證這種保護能實現正確的故障判斷和測量,它擁有繼電保護最復雜的結構和邏輯設計,其根本原因就是因?yàn)橛米杩箿y量代替了距離測量。以下分析的距離保護實際上是阻抗保護。

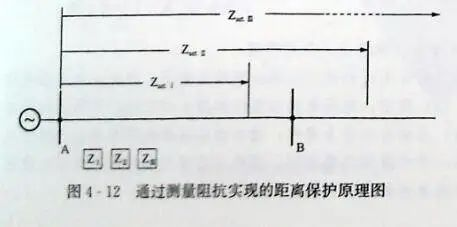

以阻抗測量構成的距離保護在原理上與電流保護完全相同,只不過用阻抗測量代替電流測量,仍舊是通過電氣量的定量測量確定故障性質及故障位置的保護。同電流保護一樣,距離保護也由三段構成。通過測量阻抗實現的距離保護原理圖如圖4-12所示。
(1)距離保護Ⅰ段。相當于電流速斷保護,它是依靠動作阻抗定值Zset.I取得動作選擇性,因而動作無時限。為了防止區外故障時失去選擇性,故Zset.I應取被保護線路全長阻抗的一部分(80%~85%)。
距離保護工作原理與電流速斷保護不同,因線路全長阻抗由線路長度決定,是一個基本不變的數值,不隨系統運行方式而變,故距離保護工段的保護區比電流速斷保護長得多,一般可達線路全長的80%~85%,并且不受系統運行方式影響。
(2)距離保護Ⅱ段。相當于延時電流速斷保護,它與下段線路瞬時保護配合,如下段線路也采用距離保護,則其整定阻抗 Zset.Ⅱ不超過下段線路距離Ⅰ段的保護范圍。
當距離保護Ⅱ段同下段線路速斷保護配合時,應帶有時限 △t(0.3~0.5s)。以阻抗測量構成的距離保護的保護原理同電流保護沒有多大的不同,但在保護性能上要好得多。第一,它瞬時動作保護區可穩定地包括被保護線路長度的80%~85%;第二,延時速斷保護性質的距離Ⅱ段使線路全長均可得到可靠保護,而且具有較高的靈敏性。
(3)距離保護Ⅲ段。距離保護Ⅲ段相當于電流保護中的過電流保護,它是依靠時限取得動作選擇性的,其阻抗整定值 Zset.Ⅲ按躲過最小負載阻抗整定。距離保護Ⅲ段的動作時限由階梯原則全電網配合決定。
距離保護Ⅲ段除構成被保護線路可靠的后備保護作用外,還可以構成相鄰線路的遠后備保護。另外,阻抗是一個復數量,不僅能從阻抗值的大小判別故障,而且能從相位(方向),即阻抗角來區分。由于負載阻抗角較小而短路阻抗角較大(60°~90°),故距離保護Ⅲ段能取得較高的靈敏性。
綜上所述,按陽阻抗測量原理構成的距離保護與電流保護相比,保護性能要優越得多。但是不管是用什么原理構成的距離保護,都有一個最大的缺點,不能構成被保護線路全長的快速主保護,因?yàn)榫嚯x保護也是反應線路一側電量的保護。
2.距離保護的組成
距離保護受系統運行方式影響小,因此在高壓、超高壓電網中廣泛采用。微機距離保護般由啟動部分、測量部分(句括方向測量和距離測量)、振蕩閉鎖部分、電壓回路斷線失電壓閉鎖部分、選相部分、邏輯部分等構成。
三段式距離保護組成邏輯如圖4-13所示。其中各主要元件的作用如下。
(1)電壓二次回路斷線閉鎖元件。當電壓二次回路斷線時,測量電壓Um=0,測量阻抗Zm=0,保護會誤動作。為防止電壓二次回路線斷線時保護的誤動作,當出現電壓二次回路斷線時將阻抗保護閉鎖,見圖4-13中的1。
(2)啟動元件。當系統發生短路故障時,立即啟動保護裝置,開放距離保護Ⅰ、Ⅱ、Ⅲ段。再由測量元件判別故障點位置,見圖 4-13中的2。
(3)工、Ⅱ、Ⅲ段測量元件。ZI、Zu、Zm用來測量故障點到保護安裝處阻抗的大。ň嚯x的長短),判別故障是否發生在保護范圍內以決定保護是否動作,見圖 4-13中的3。
(4)振蕩閉鎖元件。振蕩閉鎖元件是用來防止當電力系統發生振蕩時距離保護誤動作的。在正常運行或系統發生振蕩時,振蕩閉鎖裝置將保護閉鎖;而當系統發生短路故障時,解除閉鎖開放保護。為防止短路引起的振蕩造成距離保護誤動,短時(0.15~0.2s)開放距離保護Ⅰ、Ⅱ段,見圖4-13中的4。
(5)時間元件。根據保護間配合的需要,為滿足選擇性而設的必要的延時,見圖4-13中的5。
正常運行時,啟動元件,ZⅠ、ZⅡ、ZⅢ均不動作,距離保護可靠不動作。當被保護線路發生故障時,啟動元件啟動、振蕩閉鎖元件開放,ZⅠ、ZⅡ正、ZⅢ測量故障點到保護安裝處的阻抗。在保護范圍內故障,保護出口跳閘。
阻抗的變化包括幅值的變化和相角的變化,阻抗表示在復平面上為矢量,不同方向的矢量是不能比較大小的;所以阻抗保護不能簡單仿照電流保護的動作特性,只要通過電流元件的電流大于動作電流Iop就動作。阻抗元件要測量阻抗幅值的變化和相位的變化,其動作特性為復平面上的"幾何面積"(稱為動作區),當測量阻抗Zm落入動作區時動作,當測量阻抗 Zm落在動作區外時不動作。以下詳細介紹各組成部分。
