PLC簡介

可編程序控制器,英文稱Programmable Controller,簡稱PC。但由于PC容易和個人計算機(Personal Computer)混淆,故人們?nèi)粤?xí)慣地用PLC作為可編程序控制器的縮寫。它是一個以微處理器為核心的數字運算操作的電子系統裝置,專為在工業現場應用而設計,它采用可編程序的存儲器,用以在其內部存儲執行邏輯運算、順序控制、定時/計數和算術運算等操作指令,并通過數字式或模擬式的輸入、輸出接口,控制各種類型的機械或生產過程。

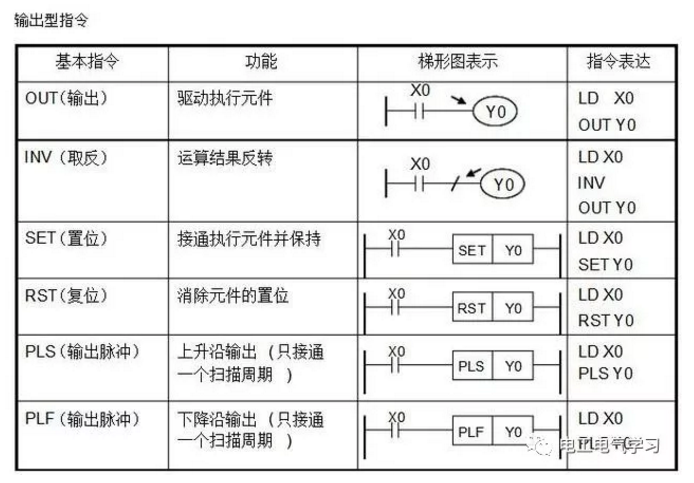

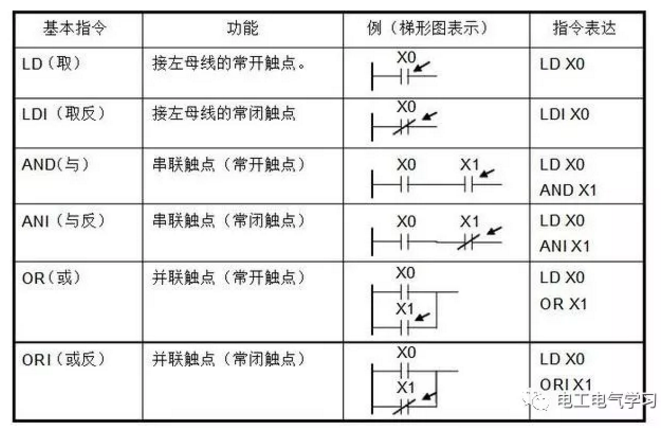

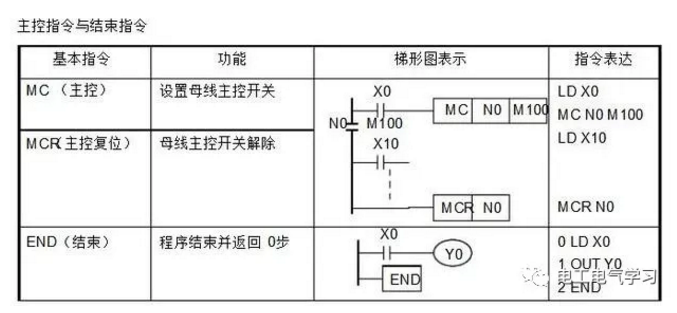

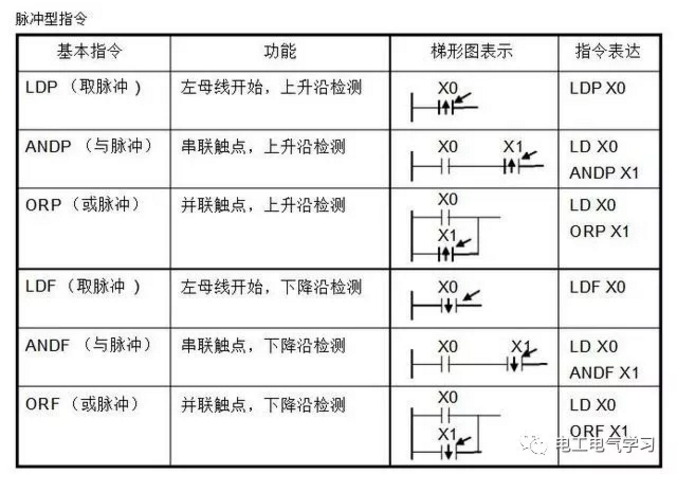

PLC是微機技術與傳統的繼電接觸控制技術相結合的產物,它克服了繼電接觸控制系統中的機械觸點的接線復雜、可靠性低、功耗高、通用性和靈活性差的缺點,充分利用了微處理器的優點,又照顧到現場電氣操作維修人員的技能與習慣,特別是PLC的程序編制,不需要專門的計算機編程語言知識,而是采用了一套以繼電器梯形圖為基礎的簡單指令形式,使用戶程序編制形象、直觀、方便易學;調試與查錯也都很方便。用戶在購到所需的PLC后,只需按說明書的提示,做少量的接線和簡易的用戶程序編制工作,就可靈活方便地將PLC應用于生產實踐。

PLC的結構

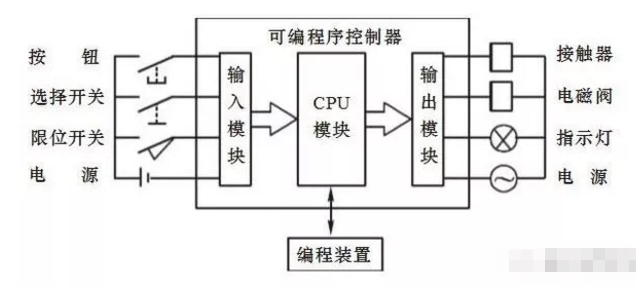

PLC的類型繁多,功能和指令系統也不盡相同,但結構與工作原理則大同小異,通常由主機、輸入/輸出接口、電源擴展器接口和外部設備接口等幾個主要部分組成。PLC的硬件系統結構如下圖所示:


PLC的工作原理

PLC是采用“順序掃描,不斷循環”的方式進行工作的。即在PLC運行時,CPU根據用戶按控制要求編制好并存于用戶存儲器中的程序,按指令步序號(或地址號)作周期性循環掃描,如無跳轉指令,則從第一條指令開始逐條順序執行用戶程序,直至程序結束。然后重新返回第一條指令,開始下一輪新的掃描。在每次掃描過程中,還要完成對輸入信號的采樣和對輸出狀態的刷新等工作。

PLC的一個掃描周期必經輸入采樣、程序執行和輸出刷新三個階段。

PLC在輸入采樣階段:首先以掃描方式按順序?qū)⑺袝捍嬖谳斎腈i存器中的輸入端子的通斷狀態或輸入數據讀入,并將其寫入各對應的輸入狀態寄存器中,即刷新輸入。隨即關閉輸入端口,進入程序執行階段。

PLC在程序執行階段:按用戶程序指令存放的先后順序掃描執行每條指令,經相應的運算和處理后,其結果再寫入輸出狀態寄存器中,輸出狀態寄存器中所有的內容隨著程序的執行而改變。

輸出刷新階段:當所有指令執行完畢,輸出狀態寄存器的通斷狀態在輸出刷新階段送至輸出鎖存器中,并通過一定的方式(繼電器、晶體管或晶閘管)輸出,驅動相應輸出設備工作。
