2023年紅河州焊工證培訓-焊工技能培訓:鋁合金的三種焊接方法

[日期:2022-12-10]   來源:云南技能考試網  作者:云南技能考試網   閱讀:481次

焊工是一種特種作業工種,從事焊工相關規定工作必須持證上崗,熔化焊接與熱切割特種作業操作證每3年需要復審一次。一人一證持證上崗,全國通用。

考試形式:本人參考、單人單桌、分為理論科目和實操科目,滿分均為100分,及格分均為80分。

報考咨詢:18206863120(微信同號)


焊工短期技能培訓內容:

第一周:焊工基礎(電焊工安全操作規范及設備工具的安全使用)手工電弧焊操作技能培訓(例如:手工焊接設備、焊接材料、工具。各種焊接位置的操作技能,單面焊雙面成型技術的操作技巧)。

第二周:氧、乙炔焊接與切割,等離子弧切割(氣焊與切割設備的使用及安全操作規程),各種厚板、薄板氣焊與切割操作技巧。

第三周:手工鎢極氬弧焊技術(例如:氬弧焊設備及工具的安全使用和安全操作規程);氬弧焊焊接厚、薄板各種焊接位置的安全操作技巧;常用有色技術材料,例如:鋁合金材料的焊接技巧。

第四周:二氧化碳?xì)怏w保護電弧焊技術(例如:二氧化碳焊接設備、設備工具的安全操作規程);二氧化碳?xì)怏w保護焊焊接位置的操作技巧。


電工證/焊工證/高空證/登高證/安全員考試培訓報名簡章

1、高壓電工作業 :

指對1千伏(kV)及以上的高壓電氣設備進行運行、維護、安裝、檢修、改造、施工、調試、試驗及絕緣工、器具進行試驗的作業。



2、低壓電工作業:

指對1千伏(kV)以下的低壓電器設備進行安裝、調試、運行操作、維護、檢修、改造施工和試驗的作業。




3、熔化焊接與熱切割作業:

指使用局部加熱的方法將連接處的金屬或其他材料加熱至熔化狀態而完成焊接與切割的作業。適用于氣焊與氣割、焊條電弧焊與碳弧氣刨、埋弧焊、氣體保護焊、等離子弧焊、電渣焊、電子束焊、激光焊、氧熔劑切割、激光切割、等離子切割等作業。



4、高處安裝、維護、拆除作業:

指在高處從事安裝、維護、拆除的作業。適用于利用專用設備進行建筑物內外裝飾、清潔、裝修,電力、電信等線路架設,高處管道架設,小型空調高處安裝、維修,各種設備設施與戶外廣告設施的安裝、檢修、維護以及在高處從事建筑物、設備設施拆除作業。





5、登高架設作業: 指在高處從事腳手架、跨越架架設或拆除的作業。




6、制冷與空調設備運行操作作業:

指對各類生產經營企業和事業等單位的大中型制冷與空調設備運行操作的作業。

適用于化工類(石化、化工、天然氣液化、工藝性空調)生產企業,機械類(冷加工、冷處理、工藝性空調)生產企業,食品類(釀造、飲料、速凍或冷凍調理食品、工藝性空調)生產企業,農副產品加工類(屠宰及肉食品加工、水產加工、果蔬加工)生產企業,倉儲類(冷庫、速凍加工、制冰)生產經營企業,運輸類(冷藏運輸)經營企業,服務類(電信機房、體育場館、建筑的集中空調)經營企業和事業等單位的大中型制冷與空調設備運行操作作業。




7、制冷與空調設備安裝修理作業:

指對所指制冷與空調設備整機、部件及相關系統進行安裝、調試與維修的作業。



8、;钒踩珕T:

適用于危險化學品生產企業和經營單位,由昆明市應急管理局頒發,證書全稱:危險化學品經營單位(主要負責人)和危險化學品生產單位(主要負責人)

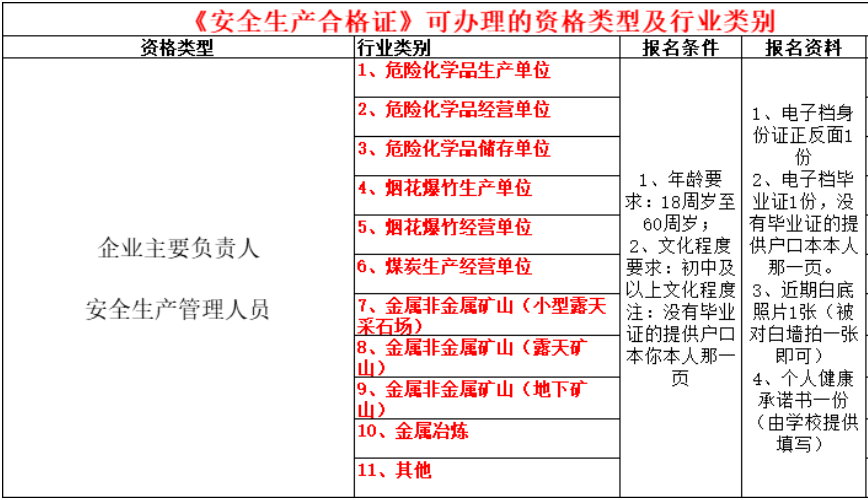

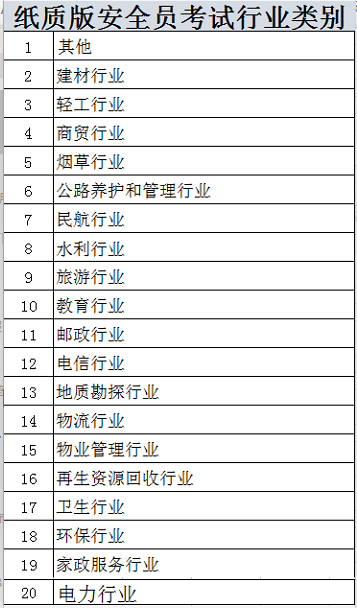

9、紙質版安全員證

適用于工貿企業,分為主要負責人和管理人員兩大類。由昆明市安全生產協會頒發,證書全稱:安全生產培訓合格證。







10、危險化學品操作證:

危險化學品的生產、經營、儲存、運輸、使用以及處置廢棄危化品活動的人員,必須接受有關法律、法規、規章和安全知識、專業技術、職業衛生防護和應急救援等知識的培訓,并經考核合格,方可上崗作業。
一、安全生產相關法律法規和危險化學品知識;
二、危險化學品單位安全管理和安全技術措施;
三、重大危險源辨識與現場應急處理;
四、危險化學品職業危害及其預防;
五、事故案例分析等五部分組成,既有理論指導內容,又有實際案例,理論與實際相結合,以期在安全生產培訓考核中,取得好的培訓效果。



作業類別介紹:

(1)、光氣及光氣化工藝作業:

指光氣合成以及廠內光氣儲存、輸送和使用崗位的作業。

適用于一氧化碳與氯氣反應得到光氣,光氣合成雙光氣、三光氣,采用光氣作單體合成聚碳酸酯,甲苯二異氰酸酯(TDI)制備,4,4'-二苯基甲烷二異氰酸酯(MDI)制備等工藝過程的操作作業。


(2)、氯堿電解工藝作業:

指氯化鈉和氯化鉀電解、液氯儲存和充裝崗位的作業。

適用于氯化鈉(食鹽)水溶液電解生產氯氣、氫氧化鈉、氫氣,氯化鉀水溶液電解生產氯氣、氫氧化鉀、氫氣等工藝過程的操作作業。


(3)、氯化工藝作業:

指液氯儲存、氣化和氯化反應崗位的作業。

適用于取代氯化,加成氯化,氧氯化等工藝過程的操作作業。


(4)、硝化工藝作業:

指硝化反應、精餾分離崗位的作業。

適用于直接硝化法,間接硝化法,亞硝化法等工藝過程的操作作業。


(5)、合成氨工藝作業:

指壓縮、氨合成反應、液氨儲存崗位的作業。

適用于節能氨五工藝法(AMV),德士古水煤漿加壓氣化法、凱洛格法,甲醇與合成氨聯合生產的聯醇法,純堿與合成氨聯合生產的聯堿法,采用變換催化劑、氧化鋅脫硫劑和甲烷催化劑的“三催化”氣體凈化法工藝過程的操作作業。


(6)、裂解(裂化)工藝作業:

指石油系的烴類原料裂解(裂化)崗位的作業。

適用于熱裂解制烯烴工藝,重油催化裂化制汽油、柴油、丙烯、丁烯,乙苯裂解制苯乙烯,二氟一氯甲烷(HCFC-22)熱裂解制得四氟乙烯(TFE),二氟一氯乙烷(HCFC-142b)熱裂解制得偏氟乙烯(VDF),四氟乙烯和八氟環丁烷熱裂解制得六氟乙烯(HFP)工藝過程的操作作業。


(7)、氟化工藝作業:

指氟化反應崗位的作業。

適用于直接氟化,金屬氟化物或氟化氫氣體氟化,置換氟化以及其他氟化物的制備等工藝過程的操作作業。


(8)、加氫工藝作業:

指加氫反應崗位的作業。

適用于不飽和炔烴、烯烴的三鍵和雙鍵加氫,芳烴加氫,含氧化合物加氫,含氮化合物加氫以及油品加氫等工藝過程的操作作業。


(9)、重氮化工藝作業:

指重氮化反應、重氮鹽后處理崗位的作業。

適用于順?lè)、反加法、亞硝酰硫酸法、硫酸銅觸媒法以及鹽析法等工藝過程的操作作業。


(10)、氧化工藝作業:

指氧化反應崗位的作業。

適用于乙烯氧化制環氧乙烷,甲醇氧化制備甲醛,對二甲苯氧化制備對苯二甲酸,異丙苯經氧化-酸解聯產苯酚和丙酮,環己烷氧化制環己酮,天然氣氧化制乙炔,丁烯、丁烷、C4餾分或苯的氧化制順丁烯二酸酐,鄰二甲苯或萘的氧化制備鄰苯二甲酸酐,均四甲苯的氧化制備均苯四甲酸二酐,苊的氧化制1,8-萘二甲酸酐,3-甲基吡啶氧化制3-吡啶甲酸(煙酸),4-甲基吡啶氧化制4-吡啶甲酸(異煙酸),2-乙基已醇(異辛醇)氧化制備2-乙基己酸(異辛酸),對氯甲苯氧化制備對氯苯甲醛和對氯苯甲酸,甲苯氧化制備苯甲醛、苯甲酸,對硝基甲苯氧化制備對硝基苯甲酸,環十二醇/酮混合物的開環氧化制備十二碳二酸,環己酮/醇混合物的氧化制己二酸,乙二醛硝酸氧化法合成乙醛酸,以及丁醛氧化制丁酸以及氨氧化制硝酸等工藝過程的操作作業。


(11)、過氧化工藝作業:

指過氧化反應、過氧化物儲存崗位的作業。

適用于雙氧水的生產,乙酸在硫酸存在下與雙氧水作用制備過氧乙酸水溶液,酸酐與雙氧水作用直接制備過氧二酸,苯甲酰氯與雙氧水的堿性溶液作用制備過氧化苯甲酰,以及異丙苯經空氣氧化生產過氧化氫異丙苯等工藝過程的操作作業。


(12)、胺基化工藝作業:

指胺基化反應崗位的作業。

適用于鄰硝基氯苯與氨水反應制備鄰硝基苯胺,對硝基氯苯與氨水反應制備對硝基苯胺,間甲酚與氯化銨的混合物在催化劑和氨水作用下生成間甲苯胺,甲醇在催化劑和氨氣作用下制備甲胺,1-硝基蒽醌與過量的氨水在氯苯中制備1-氨基蒽醌,2,6-蒽醌二磺酸氨解制備2,6-二氨基蒽醌,苯乙烯與胺反應制備N-取代苯乙胺,環氧乙烷或亞乙基亞胺與胺或氨發生開環加成反應制備氨基乙醇或二胺,甲苯經氨氧化制備苯甲腈,以及丙烯氨氧化制備丙烯腈等工藝過程的操作作業。


(13)、磺化工藝作業:

指磺化反應崗位的作業。

適用于三氧化硫磺化法,共沸去水磺化法,氯磺酸磺化法,烘焙磺化法,以及亞硫酸鹽磺化法等工藝過程的操作作業。


(14)、聚合工藝作業:

指聚合反應崗位的作業。

適用于聚烯烴、聚氯乙烯、合成纖維、橡膠、乳液、涂料粘合劑生產以及氟化物聚合等工藝過程的操作作業。


(15)、烷基化工藝作業:

指烷基化反應崗位的作業。

適用于C-烷基化反應,N-烷基化反應,O-烷基化反應等工藝過程的操作作業。


(16)、化工自動化控制儀表作業: 指化工自動化控制儀表系統安裝、維修、維護的作業。



11、煙花爆竹安全作業:

指從事煙花爆竹生產、儲存中的藥物混合、造粒、篩選、裝藥、筑藥、壓藥、搬運等危險工序的作業。




12、煤礦安全作業




13、金屬非金屬礦山安全作業



14、報名需要資料:

身份證、畢業證、照片白底、個人健康承諾書。


15、培訓安排:

培訓需要線上線下學習培訓,有理論和實操培訓,每周開班,報名后會給學員注冊學習題庫,學員先練習理論,然后等著安排培訓和考試,考前需到校培訓兩天。


16、考試形式:

本人參考、單人單桌、理論實操均為機考,及格分為80分。考試簡單,正常只要識字并且來參加培訓考試都能過,如果考不過免費安排補考。


17、考試需攜帶的資料:身份證原件、準考證(由我校統一發放)。


鋁合金被廣泛的運用在工業產品上,因?yàn)樗哂泻芎玫奈锢硇阅埽瑤缀醺鞣N焊接方法都可以用于焊接鋁及鋁合金,但是鋁及鋁合金對各種焊接方法的適應性不同,各種焊接方法有其各自的應用場合。



由于焊接方法及焊接工藝參數的選取不當,造成鋁合金零件焊接后產生嚴重變形,或因?yàn)楹缚p氣孔、夾渣、未焊透等缺陷,導致焊縫金屬裂紋或材質疏松,嚴重影響了產品質量及性能。以下小編就帶您分析鋁合金焊接的方法以及注意事項。

 鋁合金的三種焊接方法


鎢極氬弧焊

鎢極氬弧焊法主要用于鋁合金,是一種較好的焊接方法,不過鎢極氬弧焊設備較復雜,不合適在露天條件下操作。

電阻點焊、縫焊

這種焊接方法可以用來焊接厚度在5mm以下的鋁合金薄板。但是在焊接時用的設備比較復雜,焊接電流大、生產率較高,特別適用于大批量生產的零、部件。

脈沖氬弧焊

脈沖氬弧焊可以很好的改善在焊接過程中的穩定性可以調節參數來控制電弧功率和焊縫成形。焊件變形小、熱影響區小,特別適用于薄板、全位置焊接等場合以及對熱敏感性強的鍛鋁、硬鋁、超硬鋁等的焊接。


鋁合金的焊接注意事項


1、焊接鋁合金前先要清理鋁合金表面,不能有油污,塵埃等存在,可以用丙酮清洗鋁合金焊接處的表面,厚板鋁合金要用鋼絲刷清理,之后再加丙酮清洗。

2、在焊接鋁合金的時候要先清理鋁合金表面,不能有油煙,灰塵等,另外厚板鋁合金要用鋼絲刷清理,然后再加丙酮清洗。

3、如果板材比較后可以對板材預熱,這樣可以防止預熱不夠造成成焊不透,在收弧時要用小電流收弧填坑。

4、焊接時一定要規范,要根據板材的厚度來焊接。

5、焊槍的電纜不要太長,要是太長會造成送絲穩定。



一、焊接材料要求:

01 保護氣體的選擇

焊接時所用的保護氣體有惰性氣體氬氣(Ar)和氦氣(He),生產上普遍使用氬氣。用于焊接鋁及鋁合金的氬氣必須滿足下列純度(體積分?jǐn)?shù))要求:氬氣大于99.99%,氦氣小于0.04%,氧氣小于0.03%,水的質量分?jǐn)?shù)小于0.07%。目前國內生產的氬氣,其純度一般能達到此要求,故在使用前不需再進行提純處理。

02

鎢電極的選用

氬弧焊用的鎢極材料有純鎢、釷鎢、鈰鎢、鋯鎢四種。純鎢極的熔點和沸點高,不容易熔化揮發,但電子發射能力比釷鎢、鈰鎢要差。在純鎢中加入質量分?jǐn)?shù)為1.0%~2.0%的氧化釷(Tho)電極稱為釷鎢極。它的電子發射能力強,允許的電流密度高,電弧燃燒穩定。但釷元素具有一定的放射性,對其推廣應用帶來障礙。目前普遍采用的鈰鎢極(牌號WCe20)是在純鎢中加入質量分?jǐn)?shù)為1.8%~2.2%氧化鈰(雜質≤0.1%)而制成。鈰鎢極電子逸出功低,化學穩定性高,反復引弧的可靠性高,允許電流密度高(如采用直流正接氬弧焊時,允許電流密度比釷鎢極提高5%~8%),燒損率低,并消除了放射性。

03

溶劑的選擇

在氣焊、碳弧焊過程中,熔化的金屬表面極易氧化而形成氧化膜,為保證焊接質量,必須用熔劑去除氧化膜及其他雜質。氣焊、碳弧焊用的熔劑是各種鉀、鈉、鋰、鈣等元素的氯化物和氟化物粉末的混合物。用氣焊、碳弧焊方法焊接、角接、搭接等接頭時,焊件上殘留的熔渣往往難以完全清除,在這種情況下,應根據不同的鋁合金材料選用不同的熔劑。對于鋁鎂合金,不宜用含有鈉的熔劑。

04

焊絲的選用

一種母材可以用多種鋁合金焊材完成焊接 ,如5083-5083的焊接:可用 5356,5183,5556 等焊絲。但是每一種焊絲得到的焊接接頭可能只能在某一個性能方面是最佳的。選擇最佳的焊絲時,主要應考慮焊接件的最終使用性能。


總之,選擇鋁合金焊絲過程中,只有在對鋁件焊接及其應用中的許多相關變量進行了充分分析后,才能選擇出最合適的合金填料。首先必須考慮的是焊接母材的類型和化學性質,其次要考慮的是焊接部件的性能要求。最后,在開發和評估適合的焊接工藝參數時,合金填料的選擇是不可缺少的一部分。


二、施焊焊工:

應按《鋁容器焊工考試規則》附錄A的規定考試合格。


三、焊前準備:

1.鋁材坡口加工應采用機械方法(含剪切),如采用等離子火焰方法加工應從變色部分機械加工去掉不少于3mm,加工后的坡口表面應平整、光滑,不得有裂紋、分層、夾雜、毛刺、飛邊和氧化色。坡口表面應呈銀白色的金屬光澤;必要時對坡口及兩側不少于50 mm范圍內進行100%PT。


2.焊絲、坡口表面及其兩側不少于50 mm范圍內必須進行表面清理(包括去表面氧化膜、鱗片、污染和不合格的氧化色)。打磨可用φ0.15~0.2不銹鋼絲盤刷、金屬磨頭(即電動銑刀)、手工盤銑機、銼刀(應是鋁專用弧形銼刀)、刮刀和丙酮(沾丙酮的白布應干凈,不要使用棉布或棉紗,以避免擦拭時帶出毛絨),但應注意這些工具在使用前應被清理干凈,清理時也應注意不要把氧化膜以壓入母材內,因此清理時不要太用力;但不準用砂輪或普通砂紙打磨,因?yàn)殇X材很軟而導致砂粒留在鋁材里,焊后就易產生氣孔和夾渣等缺陷。


3.對于外委熱加工的部件,如封頭等,原則上在進廠后應對鋁材表面進行100%PT,必要時對不能確定的部位進行RT。


4.焊絲表面可用不銹鋼絲刷或干凈的油砂紙擦洗;對表面氧化皮較厚的焊絲在焊前打磨后還需要化學清理;瘜W(xué)清理:用70℃、5%~10%的NaOH溶液浸泡0.5~3min左右后用清水沖洗,接著用15%左右的HNO3溶液在常溫下浸泡約1~2min后用溫水沖洗,再用手持式吹風機(不能用空氣壓縮機,因?yàn)榭諝庵杏兴陀停┐蹈稍俜湃牒嫦渲?00℃烘干即可使用。對鋁材也可參考此法。


5.清理干凈的焊絲和焊件應保持清潔和干燥,不得用手觸摸和口吹焊接部位,焊工一般戴白色的焊工手套,不要因?yàn)榕侣闊┒髋K手套;焊前嚴禁污染,否則應重新進行清理,局部污染可局部重新清理;最好用白紙覆蓋在坡口用兩側。一般機械清理后應立即焊接,如清理后4h之內未焊,焊前就應重新清理。


6.焊件裝配應準確,如果裝配不良時,應考慮換部件,而不得強行組對,以避免造成過大的應力。在正式焊接前應對坡口尺寸進行檢查,合格后方可施焊。


7.定位焊選用的焊絲及采取的工藝措施與焊接工藝相同。


8.焊件組對時在應力集中處(如焊縫交叉處和工件上的轉角處等)盡量避免進行定位焊,定位焊縫長度和間距可按下表:(mm)

母材厚度

定位焊間距

每段定位焊縫長度

<3

3~6

>6

接管或法蘭

40~50

50~60

50~80

2~4點

4~6

5~10

10~12

每點3~8


9.定位焊縫不得有裂紋、氣孔、夾渣等缺陷,否則必須清除重焊。重焊應在附近區域進行,而不要在原處點焊;對接焊縫間隙在工藝沒規定時,可按2~4mm。


10.對于會熔入永久焊縫的定位焊縫必須保證焊透和清除其表面的氧化層(只允許銀白色),并使焊縫兩端平滑過渡以便于接弧,否則就應修整。在冷態零件上施焊時,電弧應在始焊稍作停留一下,待母材邊緣開始熔化時,再及時加絲焊接,以保證始焊點焊透。


11.焊接縱縫時,必須在焊件兩端放置引弧板和退弧板,引弧板和退弧板采用與被焊件相同牌號和厚度的鋁材。焊接環縫時盡量避免產生弧坑。


12.焊接過程中定位焊點開裂,造成板邊錯位或間隙變化,應立即停止焊接,經修復后才能繼續施焊。


13.在焊接過程中,應先鋼絲刷清理上層焊縫表面的黑灰和氧化物。焊時注意處理火口,即收弧處。引弧可在離焊接始端10~20mm,再迅速回始端焊接,第一層采用直線焊接,為了獲得良好的成形,其它層焊時可以橫向擺動,并在兩側稍停一下,以便熔合。


14.鋁焊接變形和焊時易產生塌陷,因此在焊前應有針對性地制作夾具和墊板。采用夾具時一般零件正反面都需要夾緊,并且夾具的剛性和夾緊力大小要適中,因?yàn)檫^(guò)小取不到控制變形作用,過大則焊縫拘束度太強易導致焊縫開裂,夾緊力按350Kg/100mm為宜。軟性鋁材夾具可為碳鋼或不銹鋼,可以減緩散熱;強化鋁材可用鋁材制造夾具,這樣可以加強散熱?v縫夾具可用琴鍵式,環縫可用液壓脹形夾具?v縫裝配時可適當增大間隙,以便焊后有收縮余地;環縫(包括圓形凸緣、法蘭等)則留些反向錯邊或扳邊,因?yàn)楹负笸咕墪?huì)塌陷變形。墊板材料一般為不銹鋼或碳鋼,對要求不高的鋁材焊接可用石墨制作墊板。選擇墊板材料還應考慮對焊縫冷卻速度的影響。當鋁板較厚或墊板裝配間隙較大時,可用粘土泥封住間隙,焊后去掉即可。墊板尺寸可按下圖:

圖片



材料及尺寸

A

B

C

不銹鋼或碳鋼




石 墨





四、焊接要求:

1.持證焊工應按焊接工藝文件和其它文件焊接。


2.在焊接環境出現下列情況之一時,應采取有效防護措施,否則不準施焊:

1) 焊接環境不清潔,有灰塵、煙霧;

2) 焊接環境風速大于或等于1.5m/s;

3) 焊接環境相對濕度大于80%;

4) 下雨、下雪的室外作業;

5) 焊接溫度低于5℃;


3.鋁材產品焊接設在專門的場地,場地應鋪設橡膠或絨布;焊接時應遠離通風口和門窗以避免影響氣體保護效果。


4.用手工鎢極氬弧焊焊接鋁材一般都使用交流,以便產生陰極霧化的作用;熔化極氬弧焊則用直流反接。當由于設備所限采用直流焊接時,焊縫表面一般有一層氧化膜甚至是黑灰,這時可用鋼絲刷或抹布擦去。對焊縫表面由于焊劑熔劑殘留物或氧化而形成的白色膜可用鋼絲刷或抹布醮熱水擦去。


5.焊前預熱:由于鋁材導熱性能很強,因此一般手工鎢極氬弧焊焊接大于10mm厚度時,焊前都應預熱,但不超過100℃,焊時層間溫度也不超過100℃?梢暰唧w情況用火焰或遠紅外線板進行加熱。


6.在焊接過程中焊絲的填入點不應位于電弧正下方,而應位于熔池邊部,距電弧中心線約0.5~1.0mm處,焊絲填入點不得高于熔池表面或在電弧下橫向擺動,以避免影響母材熔化,破壞氣體保護而使金屬氧化;焊絲回撤時勿使焊絲未端露出氣體保護區外,以免焊絲未端被氧化后再度送進時隨之帶入熔池。焊接時若鎢極碰到焊縫金屬應立即停止焊接,用金屬磨頭清除污染,并修磨鎢極;無論焊前還是焊接過程中,都應先切除焊絲端部已氧化的部分再焊。


7. 一條焊縫應盡量一次焊完,不得已中途停焊后重新焊接時,應重疊10~20 mm。多層焊縫在進行下一道焊縫前,對前道焊縫進行表面顏色檢查,只允許銀白色;并徹底清除表面污染、夾渣等缺陷;】討填滿,接弧處應熔合焊透。一般熄弧采用堆高熄弧法:收弧時勻速抬高電弧,同時加速填充焊絲,直至電弧熄滅,使熄弧處焊縫局部凸出,必要時打磨超標的余高。在焊機上有衰減裝置時,此熄弧方法效果更好。


8.A、B類接頭焊縫的余高、余高差及寬度差下表 mm:

焊縫位置

焊縫余高

焊縫余高差

焊縫寬度差

鎢極氬弧焊

熔化極氬弧焊

手工焊、半自動焊

自動焊、機械化焊

平焊

0~3

0~5

0~2

0~3

0~2

除平焊外的其他焊縫位置

0~4

0~5

0~3

0~3

0~2


9.接管與殼體的D類焊縫當殼體厚度≤12mm時,一般應將殼體扳邊對接焊,扳邊高度為25~30mm。


10.C、D類接頭的焊縫厚度t,在圖樣上無其他規定時,應不小于組成角焊縫兩邊構件厚度δ1、δ2較小值的0.7倍,且不應小于3mm,在一般情況下不超過10 mm(按下圖);在襯里或復合板復合采用蓋板搭接角焊縫時,蓋板厚度構成了角焊縫的一側邊長度L2一般較薄,使得焊腳長度受到側邊長度的限制,當L2≤4mm時,應要求t≥0.7 L2。

11.C、D類接頭的焊縫與母材應呈圓滑過渡。


12.焊縫和熱影響區表面應進行100%檢查,不得有裂紋、未熔合、氣孔、弧坑、夾渣和飛濺物等缺陷,焊縫外不應有打弧點。


13.鋁材壓力容器焊縫表面不應有咬邊。常壓容器焊縫表面的咬邊深度不應大于0.5mm,咬邊連續長度不應大于100mm,焊縫兩側咬邊的總長度不應超過該焊縫長度的10%。


14.換熱器換熱管焊接順序:管板組裝(換熱管預留長度應不少于4mm,以便后面的機加工);管端及管板清理;一端脹管;焊接一面管板;機加工未焊換熱管管端;脹管;管端及管板清理;焊接未焊一面的換熱管。焊接時第一層一般不加絲焊(第一層是否進行PT或氣密性檢測按規定),但其它層應加絲焊。


15.鋁焊接應注意坡口鈍邊較大,一般為2~6mm。對有墊板的接頭,鈍邊可適當減小。當鋁板較薄時,對接焊都應考慮扳邊對接焊,如當≤3mm考慮扳邊和不加絲焊。鋁焊接可采用雙面同時焊,背面加絲或不加絲視具體情況而定。


五、焊縫返修:

1.對需要返修的缺陷應當分析產生原因,提出改進措施,編制焊接返修工藝(應考慮加工裝防焊接變形)后才能開始返修(下表為一般情況下焊縫缺陷及原因分析);


2.焊縫同一部位返修次數不宜超過2次。


3.一般用金屬磨頭清除缺陷和開坡口。如果缺陷較深時,可先用規定的手工銑打磨,再用金屬磨頭打磨坡口表面。坡口應寬度均勻、表面平滑和便于施焊的凹槽,凹槽兩端有一定的坡度(一般不大于1:4)。


4.返修前需將缺陷清除干凈,一般應進行100%PT確認(若缺陷是裂紋,則必須進行100%PT)。補焊時只需將缺陷除盡即可,不要挖得太深,必要時進行RT進行確認缺陷已完全清除。補焊時先不填絲,用電弧對補焊區金屬熔化;填絲后電弧應稍偏向焊絲,防補焊區金屬過熱,電弧可在補焊長度方向上適度往復移動,以延長熔池存在時間,以利于氫氣泡從熔池逸出。


5.返修焊縫性能和質量要求應與原焊縫相同;


6.鋁焊接主要焊縫缺陷是氣孔和裂紋:

6.1 氣孔產生原因:鋁焊接氣孔主要是氫進入焊接熔池而形成的。氫來源有:材料、焊絲、保護氣體、送絲機構、焊工的手套和環境濕度太高等,如焊絲被污染、材料及焊絲本身的氧化膜、送絲機構上有油污或汗?jié)n等。預防措施:

6.1.1材料及焊絲內的含氫量≤0.4mL /100g;


6.1.2 被焊件表面應去除油污及氧化膜,存放時間不超過4h。表面清理后應用干燥、潔凈、不起毛的物件覆蓋坡口及兩側;


6.1.3 焊絲盡量使用拋光焊絲,不然處理方法同上;


6.1.4 保護氣體內雜質含量:H2≤0.001%;O2≤0.02%;N2≤0.1%;H2O≤0.02%;


6.1.5保護氣體管路:一般采用不銹鋼管或銅管,軟管采用塑料管而不能用橡膠等易吸水的軟管;焊前應檢查冷卻水管道,確保不會漏水;當環境濕度很大時,應對保護氣體進行加熱對管路進行吹掃;


6.1.6 送絲機構:不得有油污,送絲管采用聚四氟乙烯管或尼龍,并焊前清理管內污染和冷凝水;


6.1.7現場環境:溫度不宜超過25℃,相對濕度不超過50%,保持環境清潔;


6.1.8焊工:工作服裝盡量是白色的,以便能及時發現和清理污染。焊時注意汗水和油漬不要再次污染焊件;


6.1.9 在焊前都應在試板上試焊,以便檢查保護氣體和管路是否合格。


6.1.10 焊接工藝上預防措施:用雙面焊代替單面焊;每道焊縫薄時比厚時有利于氣孔逸出;大直徑焊絲有利于減少氣孔;焊前預熱、焊后緩冷;降低電弧電壓、增大電流、降低焊接速度,有利于減少氣孔。


6.2 裂紋產生原因:材料焊接性較差;選擇焊絲時沒考慮抗裂性;結構的拘束度過大。預防措施:


6.2.1 對焊接性較差的鋁材在焊接前應考慮其抗裂性而不能只考慮強度;必要時可考慮對焊件進行退火后焊接,焊后再淬火時效。


6.2.2 選擇抗裂紋性好的焊絲,如含Si等低熔點元素的焊絲。


6.2.3 盡量減少焊接接頭的拘束度,合理安排焊接順序,讓焊縫能夠有橫向收縮余量,以減小焊接應力。沒有必要定位焊的就不要焊定位焊,能雙面定位焊的就不要單面定位焊。


6.2.4 盡量改單面焊為雙面焊。


六、探傷要求:

1.封頭拼縫焊后應進行100%RT,成形后再按規定100%RT或100%PT。

2.A、B類焊縫一般進行100%RT。

3.容器上的C、D類焊接接頭進行100%PT。

4.鋁材表面補焊焊縫進行100%PT。

5.鋁卡具和拉筋的臨時固定連接焊縫拆除后的焊痕等進行100%PT。

6.其他圖樣要求探傷的部位。
