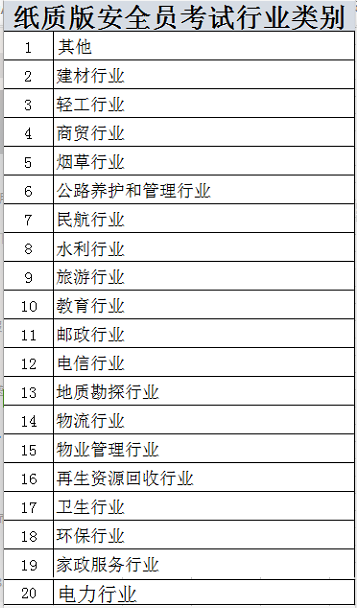

9、紙質版安全員證
適用于工貿企業，分為主要負責人和管理人員兩大類。由昆明市安全生產協會頒發，證書全稱：安全生產培訓合格證。
10、危險化學品操作證：
危險化學品的生產、經營、儲存、運輸、使用以及處置廢棄�；坊顒�(dòng)的人員，必須接受有關法律、法規、規章和安全知識、專業技術、職業衛生防護和應急救援等知識的培訓，并經考核合格，方可上崗作業。
一、安全生產相關法律法規和危險化學品知識；
二、危險化學品單位安全管理和安全技術措施；
三、重大危險源辨識與現場應急處理；
四、危險化學品職業危害及其預防；
五、事故案例分析等五部分組成，既有理論指導內容，又有實際案例，理論與實際相結合，以期在安全生產培訓考核中，取得好的培訓效果。
作業類別介紹：
（1）、光氣及光氣化工藝作業:
指光氣合成以及廠內光氣儲存、輸送和使用崗位的作業。
適用于一氧化碳與氯氣反應得到光氣，光氣合成雙光氣、三光氣，采用光氣作單體合成聚碳酸酯，甲苯二異氰酸酯（TDI）制備，4,4'-二苯基甲烷二異氰酸酯（MDI）制備等工藝過程的操作作業。
（2）、氯堿電解工藝作業:
指氯化鈉和氯化鉀電解、液氯儲存和充裝崗位的作業。
適用于氯化鈉（食鹽）水溶液電解生產氯氣、氫氧化鈉、氫氣，氯化鉀水溶液電解生產氯氣、氫氧化鉀、氫氣等工藝過程的操作作業。
（3）、氯化工藝作業:
指液氯儲存、氣化和氯化反應崗位的作業。
適用于取代氯化，加成氯化，氧氯化等工藝過程的操作作業。
（4）、硝化工藝作業:
指硝化反應、精餾分離崗位的作業。
適用于直接硝化法，間接硝化法，亞硝化法等工藝過程的操作作業。
（5）、合成氨工藝作業:
指壓縮、氨合成反應、液氨儲存崗位的作業。
適用于節能氨五工藝法（AMV），德士古水煤漿加壓氣化法、凱洛格法，甲醇與合成氨聯合生產的聯醇法，純堿與合成氨聯合生產的聯堿法，采用變換催化劑、氧化鋅脫硫劑和甲烷催化劑的“三催化”氣體凈化法工藝過程的操作作業。
（6）、裂解（裂化）工藝作業:
指石油系的烴類原料裂解（裂化）崗位的作業。
適用于熱裂解制烯烴工藝，重油催化裂化制汽油、柴油、丙烯、丁烯，乙苯裂解制苯乙烯，二氟一氯甲烷（HCFC-22）熱裂解制得四氟乙烯（TFE），二氟一氯乙烷（HCFC-142b）熱裂解制得偏氟乙烯（VDF），四氟乙烯和八氟環丁烷熱裂解制得六氟乙烯（HFP）工藝過程的操作作業。
（7）、氟化工藝作業:
指氟化反應崗位的作業。
適用于直接氟化，金屬氟化物或氟化氫氣體氟化，置換氟化以及其他氟化物的制備等工藝過程的操作作業。
（8）、加氫工藝作業:
指加氫反應崗位的作業。
適用于不飽和炔烴、烯烴的三鍵和雙鍵加氫，芳烴加氫，含氧化合物加氫，含氮化合物加氫以及油品加氫等工藝過程的操作作業。
（9）、重氮化工藝作業:
指重氮化反應、重氮鹽后處理崗位的作業。
適用于順?lè)�、反加法、亞硝酰硫酸法、硫酸銅觸媒法以及鹽析法等工藝過程的操作作業。
（10）、氧化工藝作業:
指氧化反應崗位的作業。
適用于乙烯氧化制環氧乙烷，甲醇氧化制備甲醛，對二甲苯氧化制備對苯二甲酸，異丙苯經氧化-酸解聯產苯酚和丙酮，環己烷氧化制環己酮，天然氣氧化制乙炔，丁烯、丁烷、C4餾分或苯的氧化制順丁烯二酸酐，鄰二甲苯或萘的氧化制備鄰苯二甲酸酐，均四甲苯的氧化制備均苯四甲酸二酐，苊的氧化制1,8-萘二甲酸酐，3-甲基吡啶氧化制3-吡啶甲酸（煙酸），4-甲基吡啶氧化制4-吡啶甲酸（異煙酸），2-乙基已醇（異辛醇）氧化制備2-乙基己酸（異辛酸），對氯甲苯氧化制備對氯苯甲醛和對氯苯甲酸，甲苯氧化制備苯甲醛、苯甲酸，對硝基甲苯氧化制備對硝基苯甲酸，環十二醇/酮混合物的開環氧化制備十二碳二酸，環己酮/醇混合物的氧化制己二酸，乙二醛硝酸氧化法合成乙醛酸，以及丁醛氧化制丁酸以及氨氧化制硝酸等工藝過程的操作作業。
（11）、過氧化工藝作業:
指過氧化反應、過氧化物儲存崗位的作業。
適用于雙氧水的生產，乙酸在硫酸存在下與雙氧水作用制備過氧乙酸水溶液，酸酐與雙氧水作用直接制備過氧二酸，苯甲酰氯與雙氧水的堿性溶液作用制備過氧化苯甲酰，以及異丙苯經空氣氧化生產過氧化氫異丙苯等工藝過程的操作作業。
（12）、胺基化工藝作業:
指胺基化反應崗位的作業。
適用于鄰硝基氯苯與氨水反應制備鄰硝基苯胺，對硝基氯苯與氨水反應制備對硝基苯胺，間甲酚與氯化銨的混合物在催化劑和氨水作用下生成間甲苯胺，甲醇在催化劑和氨氣作用下制備甲胺，1-硝基蒽醌與過量的氨水在氯苯中制備1-氨基蒽醌，2,6-蒽醌二磺酸氨解制備2,6-二氨基蒽醌，苯乙烯與胺反應制備N-取代苯乙胺，環氧乙烷或亞乙基亞胺與胺或氨發生開環加成反應制備氨基乙醇或二胺，甲苯經氨氧化制備苯甲腈，以及丙烯氨氧化制備丙烯腈等工藝過程的操作作業。
（13）、磺化工藝作業:
指磺化反應崗位的作業。
適用于三氧化硫磺化法，共沸去水磺化法，氯磺酸磺化法，烘焙磺化法，以及亞硫酸鹽磺化法等工藝過程的操作作業。
（14）、聚合工藝作業:
指聚合反應崗位的作業。
適用于聚烯烴、聚氯乙烯、合成纖維、橡膠、乳液、涂料粘合劑生產以及氟化物聚合等工藝過程的操作作業。
（15）、烷基化工藝作業:
指烷基化反應崗位的作業。
適用于C-烷基化反應，N-烷基化反應，O-烷基化反應等工藝過程的操作作業。
（16）、化工自動化控制儀表作業: 指化工自動化控制儀表系統安裝、維修、維護的作業。
11、煙花爆竹安全作業：
指從事煙花爆竹生產、儲存中的藥物混合、造粒、篩選、裝藥、筑藥、壓藥、搬運等危險工序的作業。
12、煤礦安全作業
13、金屬非金屬礦山安全作業
14、報名需要資料：
身份證、畢業證、照片白底、個人健康承諾書。
15、培訓安排：
培訓需要線上線下學習培訓，有理論和實操培訓，每周開班，報名后會給學員注冊學習題庫，學員先練習理論，然后等著安排培訓和考試，考前需到校培訓兩天。
16、考試形式：
本人參考、單人單桌、理論實操均為機考，及格分為80分�？荚嚭�(jiǎn)單，正常只要識字并且來參加培訓考試都能過，如果考不過免費安排補考。
17、考試需攜帶的資料：身份證原件、準考證（由我校統一發放）。
電氣二次回路數字標號標注規范與注意事項
為了便于電氣二次回路的安裝、維護和校驗，在二次回路展開圖中需根據回路的不同用途標上各種數字標號。二次回路中的數字標號分為直流回路和交流回路二次回路數字標號，大家要正確標注電氣回路數字標號。
1、直流二次回路數字標號范圍
對用途不同的直流回路，其數字標號組見表1
表1 直流回路數字標號組
回路名稱 數字標號組(Ⅰ) 數字標號組(Ⅱ) 數字標號組(Ⅲ) 數字標號組(Ⅳ) 備注
正電源回路 1 101 201 301
負電源回路 2 102 202 302
合閘回路 3-31 103-131 203-231 303-331
綠燈或合閘回路監視繼電器電源的回路 5 105 205 305 見注1
跳閘回路 33-49 133-149 233-249 333-349
綠燈或合閘回路監視繼電器電源的回路 35 135 235 335 見注1
備用電源合閘回路 50-69 150-169 250-269 350-369 見注2
開關設備的位置信號回路 70-89 170-189 270-289 370-389 事故跳閘音響回路 90-99 190-199 290-299 390-399
回路名稱 數字標號組
機組自動控制回路 401-599
保護回路 01-099(或J1-J99)
發電機勵磁回路 601-699
信號回路 701-799
備用 800-870
合閘線圈回路 871-879
隔離開關、開關操作閉鎖回路 88-899
警告信號、個別信號 901-949
命令信號 950-989
透平調相伺服馬達 990-999
注1：對于開關控制回路內的紅燈或綠燈回路，如直接自控制電纜引線時，該回路可用于控制回路電源相同的符號；
注2：在沒有備用電源自動投入的安裝單位，在接線圖中標號50-69可作為其他回路的標號，但當回路標號不夠用時，可以向后遞減直流回路在標注數字標號時，應注意下列事項：
①在回路中，經主要降壓元件(如線圈、電阻等)后改變了極性的，回路標號也應改變其極性。
②工作過程中需要改變極性的線段(如正、反轉直流電動機改變電樞連接線極性)和不能明確標明極性的線段(如兩個以上電阻、線圈等元件之間的連接線段)，可任意標奇數或偶數。
③裝有幾臺斷路器時，對各臺斷路器控制回路的編號，一般應與各臺斷路器文字符號的“數字順序”相對應。如對于標號為“QF”的斷路器，控制回路標號用1-99；對于標號為“1QF”的斷路器，控制回路標號用101-199等。
④對于斷路器控制回路的標號，均應在分配給它的每一數字組范圍內按順序標注。對于有專用標號的回路，如斷路器合閘回路的綠燈或其監視繼電器的回路標號為5(105、205......)，跳閘回路中的紅燈或其監視繼電器的回路標號為35(135、235......)，可按專用標號標注。
2、交流二次回路數字標號范圍
對于不同用途的交流回路，交流回路數字標號組見表2
表2 交流回路數字標號組
回路名稱 用途 U相標號組 V相標號組 W相標號組 中性線標號組 零線標號組
保護裝置及測量?jī)x表電流回路 TA U401-U409 V401-U409 W401-U409 N401-U409 L401-U409
保護裝置及測量?jī)x表電流回路 1TA U411-U419 V411-U419 W411-U419 N411-U419 L411-U419
保護裝置及測量?jī)x表電流回路 2TA U421-U429 V421-U429 W421-U429 N421-U429 L411-U429
保護裝置及測量?jī)x表電流回路 9TA U491-U499 V491-U499 W491-U499 N491-U499 L491-U499
保護裝置及測量?jī)x表電流回路 10TA U501-U509 V501-U509 W501-U509 N501-U509 L501-U509
保護裝置及測量?jī)x表電流回路 19TA U591-U599 V591-U599 W591-U599 N591-U599 L501-U599
保護裝置及測量?jī)x表電壓回路 YH U601-U609 V601-U609 W601-U609 N601-U609 L601-U609
保護裝置及測量?jī)x表電壓回路 1YH U611-U619 V611-U619 W611-U619 N611-U619 L611-U619
保護裝置及測量?jī)x表電壓回路 2YH U621-U629 V621-U629 W621-U629 N621-U629 L621-U629
回路名稱 用途 U/V/W相標號組 中性線標號組
經隔離開關輔助觸點或繼電器切換的電壓回路 6-10kV U(V、W)760-769 N600
經隔離開關輔助觸點或繼電器切換的電壓回路 35kV U(V、W、L)730-739 N600
經隔離開關輔助觸點或繼電器切換的電壓回路 110kV U(V、W、L、S)710-719 N600
回路名稱 用途 U相標號組 V相標號組 W相標號組 中性線標號組
絕緣檢查電壓表的共用回路 U700 V700 W700 N700
母線差動保護共用電流回路 6-10kV U360 V360 W360 N360
母線差動保護共用電流回路 35kV U330 V330 W330 N330
母線差動保護共用電流回路 110kV U310 V310 W310 N310
控制、保護回路信號回路 U1-U399 V1-V399 W1-W399 N1-N399
注：母線差動保護共用的電流回路，允許用交流控制回路的301-399的數字進行標號。
交流回路在標注數字標號時，應注意下列事項：
①電流互感器和電壓互感器回路標號，應自互感器的引出端開始，在分配的數字標號范圍內按順序標號。具體使用回路數字
標號以10個數字為1組，如三相電流互感器回路為U401-U409、V401-V409、W401-W409 等。
②電流互感器和電壓互感器所使用的數字標號組，應與它們的文字符號前的“數字序號”相對應，如電流互感器1TA的回路
