全面解析抗硫化氫壓力管道的焊接工藝
在我國石油化工生產中,往往會遇到一些高含硫天然氣,比如硫化氫天然氣。由于硫化氫氣體有很強的腐蝕性,在與設備接觸過程中可能會發生電化學反映,其陰極析出氫原子,但是由于硫化氫自身的存在,往往會阻止氫原子合成氫分子,這樣就會使得氫原子無法排出,只能進入設備管道中,從而形成硫化物應力開裂與氫致開裂等。
因此,在石油化工生產中就必須采取一定的抗硫化氫措施,主要辦法為安設相應的抗硫管道。但是,在具體的安設過程中,如果焊接不當,那么抗硫效果也達不到理想要求,因此就需要注重抗硫管道的焊接;诖耍疚膶蚧瘹涮烊粴鈮毫艿馈沽蚬艿赖暮附庸に囘M行了相關探討。
我國普光氣田是一個主要生產高酸性氣體的特大型氣田,其地面產能建設主要包括了燃料氣返輸管線與站外集氣管線兩部分,其中站外管線主要生產及輸送的是酸氣部分,即富含硫化氫的天然氣,其設計的管線總長為36.88km。壓力為11MPa,溫度為60度。
硫化氫不僅僅是一種極性分子,同時對于設備的安全性以及地面輸送管道正常運行有著極大的影響以及威脅,同時還會極大程度上的威脅到在附近施工的工作人員的身體健康以及附近空間的環境安全。
現如今為了減少石油化工生產中相關設備的不必要檢修工作,所以在選用材料上面應根據其壓力和介質及管道的厚度來確定,比如氫氣管線,設計壓力為30MPa,管道直徑在600mm的管子壁厚就是60mm厚,管徑在400mm的管子壁厚就是40mm厚等.
在硫化氫含量極高的集輸管道中,油井的環境對于管道的腐蝕最嚴重以及最危險的即是因硫化物而導致的應力腐蝕。而影響管道材料這類應力腐蝕的最重要因素即是金屬材料本身的強度以及組成的化學成分。
當前世界上的原油富含高含硫、磷雜質,腐蝕性非常高,所以普通材質的碳鋼類工藝管道已經無法滿足其工藝要求,所以采用抗硫化氫管道 A106B材質,同時因為其介質的溫度和壓力過高,故采用厚壁管道;
其主要的化學成分如表1,其焊接的性能非常好,能夠在很大程度上的防止被硫化物的應力腐蝕。
2.1 焊口組對
在許多已發生的管道受應力腐蝕而導致開裂的事故中,最開始或者說是最容易受到腐蝕的是焊縫處,其最先破裂的則是融合線部位。
因此,在焊接之前最好做好管道組對(焊口組對)。在進行管道組對之前,應將管內的雜物徹底清除干凈,務必保證管道的端口內外表面至少50mm之內都不會出現油漆、泥漿及油污等雜物。此外,在對管道表面防腐層進行清理的時候,必須保證其加熱的溫度不會超過350度。
2.2 焊接相關要求及方法
2.2.1 焊接要求
對于抗硫管道焊接而言,一般將其焊接接頭設為V型,坡口的角度在600±2.50,其鈍邊在0~0.5mm之間,而破口的間隙為3.0~4.5mm之間。
抗硫管道應按照相關的規范要求及規定尺寸來預制坡口,坡口在加工時采用機械加工的方式,切勿使用火焰切割。在管段之上開孔之后,也是采用機械方法進行切割。

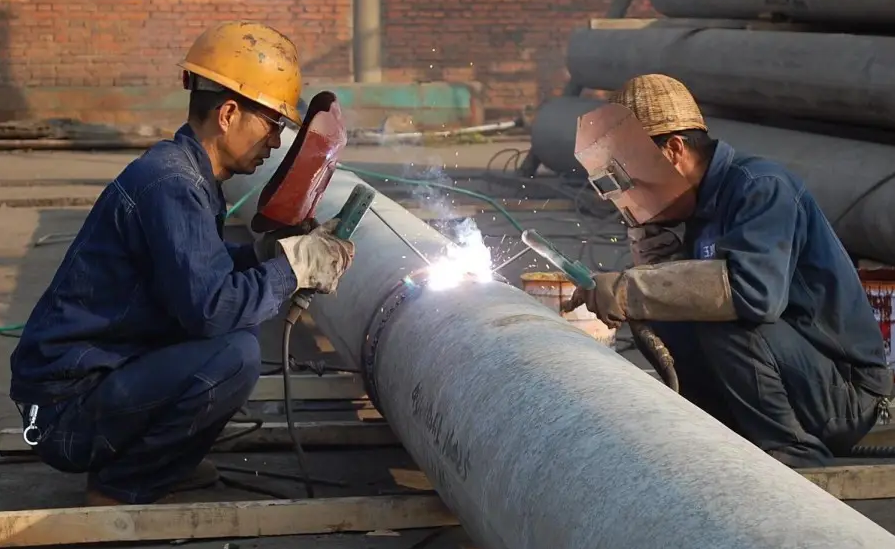

2.2.2 焊接方法
首先,需要對焊口進行預熱處理,一般采用的是電加熱的方式,其預熱的溫度應控制在100~150度為宜,而預熱的時間最好為一小時。具體的預熱范圍應為焊縫兩側都不能低于了焊件厚度的三倍,盡量不能低于了100mm。
在預熱過程中應對溫度進行監測,而監測點應設置在加熱面的背面。在監測的時候,應先將加熱源移開,待母材厚度方向上的溫度穩定之后再對其溫度進行測量,而溫度均勻化的時間一般按照每25mm母材厚度需要兩分鐘的比例來計算。預熱的溫度應控制在100度及以上,但不能高于200度。
其次,應對焊縫層間的溫度進行控制,而且焊縫層間的溫控屬于一個十分重要的焊接工藝,必須重點把握。具體而言,其焊接過程中,其最大層間的溫度不能大于200度,而此時測量層間溫度的點應設置在焊口三點及九點鐘方向。
此外,在焊接過程中,必須保證層間的最低溫度不能低于100度。對層間溫度進行測量,一般采用的是紅外線測溫儀或者遠傳溫控箱等設備進行。
最后,還應進行消氫處理,這個環節屬于整個焊接工序中的重中之重,消氫處理直接關系到了整個焊接口氫致開裂及硫化物應力開裂。具體而言,消氫處理中其溫度應控制在250~350度之間,一般需要恒溫處理兩小時左右。
當管道焊接完成之后,焊接的接頭就應及時做好消氫處理,而在消氫處理之前應保證其溫度高于100度。如果在具體的操作中出現了意外,比如說當焊口完成了三分之二及以上之后,但中途被迫停止,那么就應在焊接之后立刻進行消氫處理。
一旦沒有按照相關的規范操作進行消氫處理的焊縫,一律視為不合格焊口,一般應采用冷加工的方式將此處的焊縫及時割除掉。
焊接過程固然重要,但是對于焊接之后的善后處理,依然非常重要,一旦善后不佳,那么也會造成很大的影響,總的來說,焊接之后的善后處理主要包括以下兩個方面:
3.1 無損檢測
管道焊接后,焊縫內部的缺陷其實就是介質腐蝕的“原產地”,必須要保證整個管道焊接工程的完善以及對于焊接質量的高要求。當焊接工程結束以后,必須對整個焊接過程中的管道進行百分之百的X射線以及百分之百的超聲波探傷檢測。
經由檢測合格后,才可以進行焊后的熱處理,同樣的道理,熱處理結束后,還需要對焊口處進行百分之十的抽樣超聲波檢驗。同樣值得注意的是,如果在檢測過程中發現了焊縫出現了裂紋等現象,只允許該部位返修一次。
3.2 熱處理
在焊接的整個過程中,由于冷熱不均勻的原因,以及管道構件的本身就存在一定的約束性或者是外加的約束。所以在焊接工程結束以后,設備結構中就會產生一定的焊接應力,導致焊接的焊縫部位,尤其是熔合線部位特別容易受到腐蝕性的傷害。因為在這些部位仍舊殘存著極大的應力,使得他們的組織分布并不均勻。
硫化氫應力腐蝕的敏感程度與所對壓力管道的硬度大小有很明顯的聯系。硬度越高,其敏感程度就越強;相反,如果壓力管道的硬度越低,那么敏感的程度就會越弱。熱處理一般情況下采用的是電加熱法,此種方法易于被控制,并且對環境不會造成太大污染,而且熱效率很高。
此外,加快熱影響區域以及焊縫中的H的溢出,對于有效防止焊接裂縫的產生有極佳的效果。而對于熱處理之后的硬度檢測來講,整個焊縫的硬度不能超過母材的120%,檢測的同時必須對焊縫、母材以及熱影響區域進行對比和測量。
總的來說,當完成了焊后無損檢測之后,方可進行熱處理。熱處理時,保溫溫度應保持在620度左右,保溫的時間應以一小時為宜,并且還要保證熱處理中的溫度升速低于200度每小時,而其溫度升高之后必須達到400度以上;降溫的時候,其降溫速度應低于260度每小時,而其溫度降低之后也需要達到400度以上。
當然,如果在無損檢測過程中,檢測出了焊口不合格,那么就需要進行一定的返修,而返修必須在熱處理之前就進行。在返修之前,應對出現缺陷的部位及其性質進行分析;然后可以采用砂輪等返修工具將其缺陷徹底修復(清除);
返修完成之后,應對返修完畢的部位進行著色檢驗,待檢驗合格之后才能進行修補焊接。一般而言,在返修過程中也應采用正式的焊接工藝進行焊縫處理,并且需要一次性完成。在返修焊接之前,需要對其返修部位進行預熱處理,其預熱的溫度應保持在150~350度之間,
而在返修焊接完畢之后應立即對其加熱300~350度,這樣才能將氫消除,并且需要保持恒溫兩小時左右。除此之外,還應注意對于同一部位的焊縫而言,一般只能進行一次修補,而對于焊縫的根部,是嚴禁進行修補的。
為了盡量減小石油化工生產中含硫化氫天然氣對壓力管道的危害,就應安設相關的抗硫管道,而抗硫管道的焊接質量直接影響了抗硫效果,因此必須保證抗硫管道焊接質量合格。本文闡述了含硫化氫天然氣壓力管道——抗硫管道的焊接相關事宜及工藝,希望對相關行業有所借鑒。
隨著科學技術不斷發展,相信在未來的生產生活中,我們會探索出更加優秀的方法來應對石油化工生產中含硫化氫天然氣對管道的影響。
