日本成年人网站在线看,特黄特黄欧美大片视频,99久久久精品免费观看国产,九色导航,亚洲a视频在线观看,欧美高清在线视频在线99精品,欧美中文字幕在线播放

焊接時如何預防咬邊？-云南焊工培訓

[日期：2022-01-24]   來源：云南技能考試網  作者：云南技能考試網   閱讀：1163次

焊接時如何預防咬邊？-云南焊工培訓

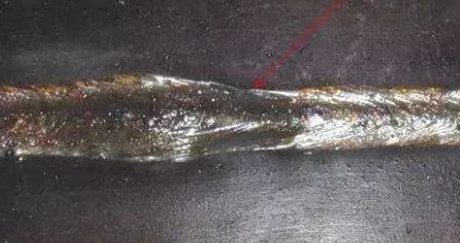

咬邊是指由于焊接參數(shù)選擇不當，或操作方法不正確，沿焊趾的母材部位產生的溝槽或凹陷。咬邊將減少母材的有效截面積、在咬邊處可能引起應力集中、特別是低合金高強鋼的焊接，咬邊的邊緣組織被淬硬，易引起裂紋�！�



現(xiàn)象：





焊接時的電弧將焊縫邊緣熔出的凹陷或溝槽沒有得到熔化金屬的補充而留下缺口。過深的咬邊會使焊接接頭的強度減弱，造成局部應力集中，承載后會在咬邊處產生裂紋。
原因：主要是焊接電流過大，電弧過長，焊條角度掌握不合適和運條的速度不當以及焊接終了焊條留置長度太短等而形成咬邊。一般在立焊、橫焊、仰焊時是一種常見缺陷。

防治措施：

焊接時電流不宜過大，電弧不要拉得過長或過短，盡量采用短弧焊。掌握合適的焊條角度和熟練的運條手法，焊條擺動到邊緣時應稍慢，使熔化的焊條金屬填滿邊緣，而在中間則要稍快些。

焊縫咬邊的深度應小于0.5mm，長度小于焊縫全長的10%，且連續(xù)長度小于10mm。一旦出現(xiàn)深度或產度超過上述允差，應將缺陷處清理干凈，采用直徑較小、牌號相同的焊條，焊接電流比正常的稍偏大，進行補焊填滿。
