鍍鋅鋼管的焊接特點(diǎn)及焊接工藝-焊工技能培訓(xùn)
鍍鋅鋼管的焊接特點(diǎn)及焊接工藝-焊工技能培訓(xùn)
鍍鋅鋼管,它有著耐腐蝕性能和使用壽命長的雙重優(yōu)點(diǎn),并且價(jià)格相應(yīng)比較低廉,所以現(xiàn)在它的使用率也是越來越高了,但是有的使用者在焊接鍍鋅管時(shí)不注意,導(dǎo)致了一些不必要的麻煩,那么鍍鋅管在焊接時(shí)都應(yīng)該注意哪些問題呢?
01、前提是要打磨
必須把焊接處的鍍鋅層打磨掉,否則會產(chǎn)生氣泡、沙眼、假焊等。還會使焊縫變脆,剛性下降。
02、鍍鋅鋼的焊接特點(diǎn)
鍍鋅鋼一般是在低碳鋼外鍍一層鋅,鍍鋅層一般在20um厚。鋅的熔點(diǎn)在419°C,沸點(diǎn)908°C左右。在焊接中,鋅熔化成液體浮在熔池表面或在焊縫根部位置。鋅在鐵中具有較大固溶度,鋅液體會沿晶界深入浸蝕焊縫金屬,低熔點(diǎn)鋅形成“液體金屬脆化”。同時(shí),鋅與鐵可形成金屬間脆性化合物,這些脆性相使焊縫金屬塑性降低,在拉應(yīng)力作用下而產(chǎn)生裂紋。如果焊接角焊縫,尤其是T形接頭的角焊縫最容易產(chǎn)生穿透裂紋。鍍鋅鋼焊接時(shí),坡口表面及邊緣處的鋅層,在電弧熱作用下,產(chǎn)生氧化、熔化、蒸發(fā)以至揮發(fā)出白色煙塵和蒸汽,極易引起焊縫氣孔。由于氧化而形成的ZnO,其熔點(diǎn)較高,約1800°C以上,若在焊接過程中參數(shù)偏小,將引起ZnO夾渣,同時(shí)。由于Zn成為脫氧劑。產(chǎn)生FeO-MnO或FeO-MnO-SiO2低熔點(diǎn)氧化物夾渣。其次,由于鋅的蒸發(fā),揮發(fā)出大量的白色煙塵,對人體有刺激、傷害作用,因此,必須把焊接處的鍍鋅層打磨處理掉。
03、焊接工藝控制
鍍鋅鋼的焊前準(zhǔn)備與一般的低碳鋼是相同的,需要注意的是要認(rèn)真處理好坡口尺寸和附近的鍍鋅層。為了焊透,坡口尺寸要適當(dāng),一般60~65°,要留有一定的間隙,一般為1.5~2.5mm;為了減少鋅對焊縫的滲透,在焊之前,可將坡口內(nèi)的鍍鋅層清除以后再焊。

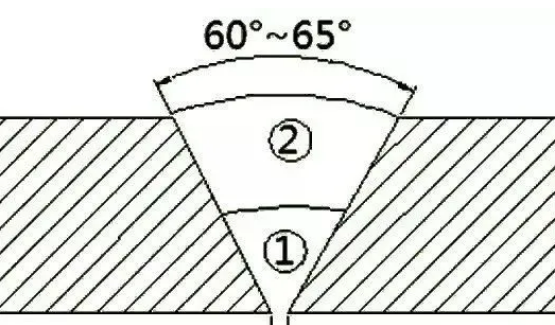

在實(shí)際工作中,采用了集中打坡口,不留鈍邊工藝進(jìn)行集中控制,兩層焊接工藝,減少了未焊透的可能性。焊條應(yīng)根據(jù)鍍鋅剛管的基體材質(zhì)選用,一般低碳鋼由于考慮易操作性,選用J422較為普遍。
焊接手法:在焊多層焊的第一層焊縫時(shí),盡量使鋅層熔化并使之汽化、蒸發(fā)而逸出焊縫,可大大減少液體鋅留在焊縫中。在焊角焊縫時(shí),同樣在第一層盡量使鋅層熔化并使之汽化、蒸發(fā)而逸出焊縫,其方法是先將焊條端部向前移出約5~7mm左右,當(dāng)使鋅層熔化后再回到原來位置繼續(xù)向前施焊。再橫焊和立焊時(shí),如選用短渣焊條如J427,咬邊傾向會很小;如果采用前后往返運(yùn)條技術(shù),更可以得到無缺陷的焊接質(zhì)量。
