1.焊件清理
焊接前,應使用鋼絲刷、砂布等將焊件表面的氧化皮、鐵銹、油污及臟物等徹底清理,直至露出金屬光澤。
2.起頭

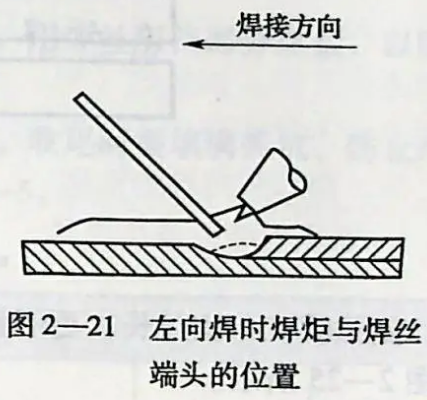

薄板氣焊時采用中性焰、左向焊法。焊道起頭時焊件溫度很低,這時焊炬的傾斜角度應大些,對準焊件始端進行預熱,同時焊炬進行往復移動,盡量使起焊處加熱均勻。在第一個熔池未形成前,要仔細觀察熔池的形成。同時,將焊絲端部置于火焰中進行預熱。當焊件形成清晰的熔池時,焊絲熔化,將焊絲熔滴滴入熔池,熔合后立即抬起焊絲,焊炬向前移動形成新的熔池。左向焊時焊炬與焊絲端頭的位置如圖 2—21 所示。
3.焊炬和焊絲的運動
焊炬和焊絲的運動包括3 個動作∶ 兩者沿焊縫作縱向移動,不斷地熔化焊件和焊絲而形成焊縫;焊炬沿焊縫作橫向擺動,充分加熱焊件,利用混合氣體的沖擊力攪拌熔池,使熔渣浮出;焊絲在垂直方向送進,并作上下跳動,以控制熔池熱量和給送填充金屬。

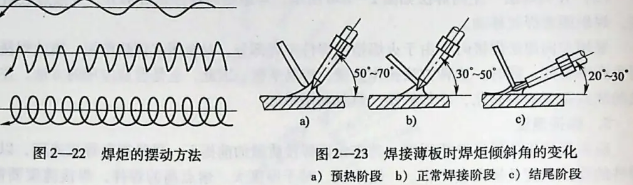

焊炬和焊絲的擺動方法和幅度,視焊件材料的性質、焊縫的位置、接頭形式及板厚而定。焊炬的擺動方法如圖 2—22 所示。
4.焊道的接頭
在焊接中途停頓又繼續施焊時,應將火焰移向原熔池的上方,重新加熱熔化,當形成新的熔池后再填入焊絲,開始續焊。續焊位置應與前焊道重疊 5~10mm。重疊焊道可不加或少加焊絲,以保證焊縫的余高及圓滑過渡。
5.焊道的收尾
由于焊件端部散熱條件差,應減小焊炬的傾斜角,增加焊接速度并多加一些焊絲,以防熔池擴大而燒穿。為防止收尾時空氣侵入熔池,應用溫度較低的外焰保護熔池,直至熔池填滿,使火焰緩慢離開熔池。
在焊接過程中,焊炬傾角不斷變化∶預熱階段的傾角為 50°~70°;正常焊接階段的傾角為 30°~50°;結尾階段的傾角為 20°~30°,如圖2—23 所示。
6.定位焊

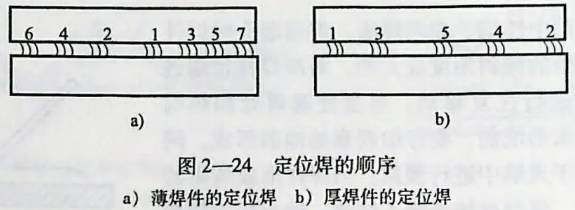

定位焊縫的長度和間距視焊件的厚度和焊縫長度而定。焊件越薄,定位焊縫的長度和間距應越小,反之則應加大。如果焊接薄件時,定位焊縫的長度為5~7mm,間隔50- 100mm,定位焊從焊件中間開始向兩端進行,如圖2—24a所示。焊接厚件時,定位焊縫的長度為20~30mm,間隔200~300mm,定位焊的順序從焊件兩端開始向中間進行,如圖2-24b 所示。

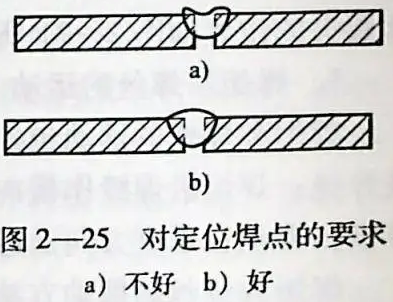

定位焊點不宜過長,更不宜過寬或過高,以保證焊件熔透為宜。定位焊橫截面形狀要習如圖 2—25 所示。
更多技能培訓與證書報考請咨詢18206863120
定位焊后,將焊件沿接縫處向下折成 160°左右,即預先反變形法,以防止焊件角變形(圖 2—26),然后將其接縫處矯正齊平。
7. 薄板焊接
將薄鋼板水 平放置在工作臺上,預留根部間隙 0.5 mm,以保證背面焊透。在距焊件始端30mm 處起焊,焊縫是從板內開始,受熱面積大,當母本屬培化時,周圍溫度已升高,冷凝時不易產生裂紋。施焊到終點時整個焊件溫度又增高再焊預留的一段焊縫,接頭應重疊5mm 左右。
如果焊件較薄,且焊縫數量較多,焊件很容易產生焊接變形,應采取合理的焊接順序。確定焊接順序時,應保證焊件的熱量得到均勻分布,避免焊件熱量過于集中,當焊件較復雜時,應先焊接平面板并進行矯平,再裝配并焊接其他部件。
氣焊薄板時,應采用左焊法,焊接速度是隨焊件熔化情況而變化的。應采用中性焰,火焰要對準接縫的中心線,均勻地熔化焊件兩邊,背面焊透也要均勻些。焊絲位于焰心前下方2~4 mm 處。如果焊絲被熔池邊緣黏住時,不要用力拔焊絲,應用火焰加熱焊絲與焊件接觸處,焊絲可自然脫離。
在氣焊過程中,焊炬和焊絲要作上下跳動,其目的是調節熔池溫度,以避免燒穿、焊瘤和凹坑缺陷的產生,并使得焊件熔化良好,控制液體金屬的流動,使焊縫成形美觀。
在氣焊過程中,如果火焰性質發生了變化,發現熔池渾濁、有氣泡、火花飛濺或熔池沸騰等現象,要及時將火焰調節為中性焰,然后再進行焊接。焊炬的傾角、高度和焊接速度應根據熔池大小而調整。如果發現熔池過小,焊絲熔化后僅敷在焊件表面,說明熱量不足,焊炬傾角應增大,焊接速度要減慢。如果發現熔池過大,且沒有流動金屬時,說明焊件已被燒穿,此時應迅速提起火焰或加快焊接速度,減小焊炬傾角,并多加焊絲。焊接始終應保持熔池為橢圓形且大小一致,才能獲得滿意的焊縫。
對于間隙大或薄焊件焊接時,火焰的焰心要指在焊絲上,用焊絲阻擋部分熱量,以防接頭處熔化太快而燒穿。

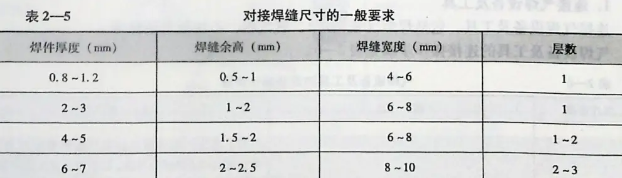

在焊接結束時,將焊炬火焰緩慢提起,使熔池逐漸縮小。收尾時要填滿弧坑,防止產生氣孔、裂紋、凹坑等缺陷。對接焊縫尺寸的一般要求見表 2—5。
